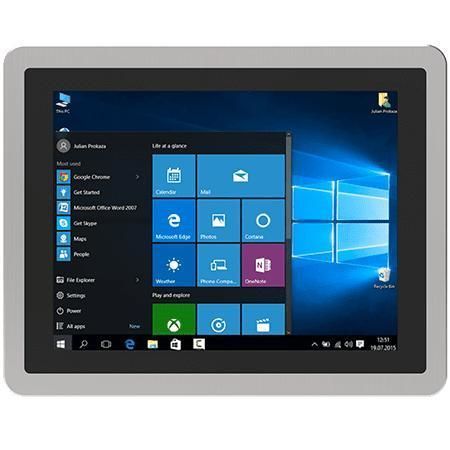

多点触摸屏式工业平板电脑 R12IT7T-PPM2

PCAP电容式触摸屏12.1"1024 x 768

概述
Winmate R12IT7T-PPM2 为 12.1″ PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5 (Tiger Lake)。针对机器控制、工厂自动化和操作员 HMI 设计，提供工业级性能、长生命周期供货与可靠的硬件集成，适合 OEM 与系统集成商使用。

主要特性

• 12.1″ 显示屏，分辨率 1024 x 768，亮度 500 nits
• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 投影式电容（PCAP）多点触控屏
• 无风扇散热设计
• 前面板 IP65 防水防尘
• 铝合金压铸外壳
• 丰富的 I/O 以满足工业物联网连接

外观与操作
PP 系列具备真平面表面与纤薄设计，便于清洁与维护。PCAP 多点触控提供精准的触控操作与良好的用户体验。前面板 IP65 可防止粉尘进入及水花飞溅，适用于恶劣工业环境。多样的接口（串口、USB、LAN、视频、音频）便于在自动化与物联网系统中灵活集成。铝合金压铸外壳确保耐腐蚀性与机械耐久性。

认证

• CE
• FCC

适用场景

• 机器控制与工厂自动化
• 关键任务或恶劣环境下的操作员 HMI
• 集成于支持 IoT 的工业解决方案

技术规格

• 显示 — 尺寸：12.1″
• 触控 / 玻璃 — Projected Capacitive Multi Touch Screen
• 分辨率 — 1024 x 768
• 亮度 — 500 nits
• 对比度 — 1000:1
• 可视角度 — 89, 89, 89, 89
• 有效面积 — 245.76 x 184.32 mm
• 处理器 — Intel Core i5-1135G7 2.4 GHz（最高 4.2 GHz）；可选 i5-1145G7E
• 内存 — 2 x non-ECC SO-DIMM，最高 64 GB（每槽 32 GB）
• 存储 — 128 GB SSD（默认）；可选 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD（可选）
• 以太网控制器 — 2 x Intel® Ethernet Controller
• 安全 — TPM 2.0
• 操作系统（可选） — Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（不支持 Wake on Touch）
• WLAN / 蓝牙 — 可选支持（M.2 2230 E-Key）
• 机械 — 尺寸：322 x 256 x 79 mm
• 开孔尺寸（Cut out）— 302 x 237 mm
• 重量 — 2.7 kg
• 安装 — 面板安装（默认）；VESA 安装（可选）
• 外壳 — 铝合金压铸
• 散热 — 无风扇设计
• 环境 — 工作湿度：10% 至 90% RH，无凝结
• 环境 — 工作温度：0°C 至 50°C
• 环境 — 存储温度：-10°C 至 60°C
• 防护等级 — 前面板 IP65
• I/O — USB: 4 x USB 3.2 Gen2x1 (Type-A)
• I/O — 串口: 1 x RS232/422/485（默认 RS232）+ 1 x RS232
• I/O — LAN: 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• 视频 — 1 x DP 1.4（默认）；1 x HDMI 2.0（可选）
• 音频 — Mic in；Line out
• 扩展 — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi 模块); 1 x PCIe 4.0 (x16) 插槽 (x4 信号)
• 指示灯 — 1 x 电源 LED；1 x 存储 LED
• 亮度调节 — 1 x 亮度调节旋钮
• 电源输入 — 1 x 12 V DC，Din4 引脚连接器
• 按键 / 控制 — 1 x 电源键；1 x 重置键
• 配件 — 100~240 V AC 到 DC 适配器；电源线；VESA 螺丝；安装夹
• 适配器额定 — 12 V DC，120 W（参考）
