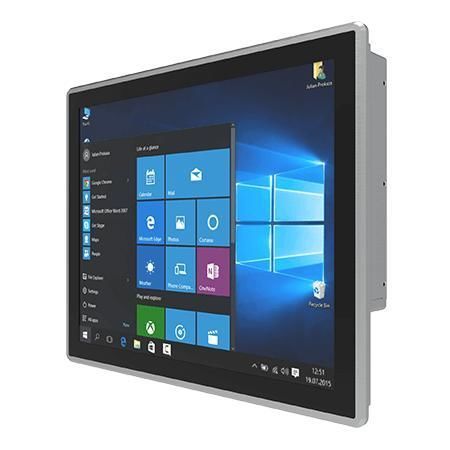

多点触摸屏式工业平板电脑 R17IT7T-PPM1

PCAP电容式触摸屏17"1280 x 1024

概述
Winmate R17IT7T-PPM1 是一款 17 英寸 PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5（Tiger Lake），用于机器控制、工厂自动化和操作员 HMI。该机型具备真正平整的纤薄铝制前面板、投影式电容 (PCAP) 多点触控屏、前面 IP65 防护、丰富 I/O 以及无风扇运行和存储/内存扩展选项。

主要特点

• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）/ i5-1145G7E（含 vPro）
• 17.0 英寸显示，分辨率 1280 x 1024（SXGA）
• 投影式电容多点触控（PCAP）
• 多显示支持：DP / HDMI / LVDS / eDP
• 多种 I/O：串口、4 x USB 3.2 Gen2x1 (Type-A)、千兆 + 2.5GbE LAN、音频、视频
• 前面板 IP65 防尘防溅
• 铝合金压铸机壳，真正平整纤薄设计；支持无风扇配置
• 12V DC 单电源输入

认证

• CE
• FCC

产品亮点

• 前面板真正平整、机身纤薄，便于清洁和工业面板集成。
• PCAP 多点触控支持多指手势，提高屏幕操作效率。
• 前面 IP65 等级可防止灰尘进入并抵御水花，适用于严苛环境。
• 丰富的 I/O（串口、USB、LAN、视频、音频）便于工业物联网连接与外设集成。
• 铝合金压铸外壳具备耐腐蚀性，适合工厂长期部署。

技术规格

• 显示：17.0 inches；Projected Capacitive Multi Touch；分辨率 1280 x 1024；亮度 350 nits；对比度 1000:1；可视角 85/85/80/80；有效区域 337.920 x 270.336 mm
• 处理器：Intel Core i5-1135G7 2.4 GHz（最高至 4.2 GHz）；可选 i5-1145G7E（vPro）
• 内存：2 x non-ECC SO-DIMM，最高 64 GB（每条 32 GB）
• 存储：标配 128 GB SSD；可选 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD（可选）；1 x M.2 2280 M-Key 支持 NVMe SSD
• 以太网：2 x Intel® 以太网控制器（1 x 1 GbE RJ45，1 x 2.5 GbE RJ45）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise (64-bit)；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（Linux 选项不支持 Wake on Touch）
• 无线（可选）：通过 M.2 2230 E-Key 插槽支持 WLAN / Bluetooth
• 机械：尺寸 393 x 325 x 78 mm；开孔 373 x 305 mm；重量 5.9 kg；金属外壳；安装：面板安装（默认）/ VESA（可选）；散热：无风扇设计
• 环境：工作湿度 10%–90% RH 非冷凝；工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；前面板 IP65
• I/O：4 x USB 3.2 Gen2x1 (Type-A)；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；LAN：1 x Gigabit + 1 x 2.5 Gigabit；视频：1 x DP1.4（默认）+ 1 x HDMI 2.0（可选）；音频：Mic-in、Line-out；扩展：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示灯与控制：1 x 电源 LED；1 x 存储 LED；1 x 亮度调节旋钮；按钮：电源和复位
• 电源：1 x 12V DC 输入（Din4 引脚连接器）；适配器 12V 120W（100~240V AC→DC）及电源线随附
• 配件：AC/DC 适配器；电源线；VESA 螺丝；安装夹
