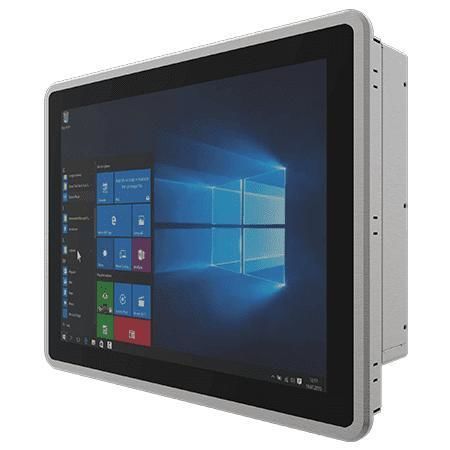

多触点触摸屏工业平板电脑 R15IT7T-PPC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IT7T-PPC3 为 15.0" PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5 (Tiger Lake)，用于机器控制、工厂自动化和操作员 HMI。产品采用真平面前面板、铝合金压铸机身、无风扇散热和前面 IP65 防护，便于清洁与集成，适用于工业物联网集成的多种 I/O 与扩展需求。

主要特性

• Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 15.0" 显示屏，1024 x 768 分辨率
• 投影式电容多点触控（PCAP）
• 多显示接口：DP / HDMI / LVDS / eDP
• 丰富 I/O：串口、USB、LAN、音频、视频、扩展插槽
• 前面板 IP65
• 铝合金机壳，无风扇设计
• 12V 单电源输入

产品亮点

• 真平面与纤薄设计：便于清洁并便于装配到控制面板中。
• PCAP 多点触控：提供精准的触控操作与多点手势支持。
• 前面板 IP65：在工业环境中抵抗灰尘与飞溅水。
• 广泛的连接能力：串口、USB、千兆/2.5Gb LAN、视频与音频输出，便于 IoT 集成。
• 可扩展性：支持 M.2 NVMe、M.2 E-Key（Wi‑Fi）、PCIe 插槽扩展模块。

规格 / 技术参数

• 显示 — 尺寸：15.0 inches
• 显示 — 触控 / 玻璃：Projected Capacitive Multi Touch Screen (PCAP)
• 显示 — 分辨率：1024 x 768
• 显示 — 亮度：300 nits
• 显示 — 对比度：2000:1
• 显示 — 有效区域：304.1 x 228.1 mm
• 系统 — 处理器：Intel Core i5-1135G7 2.4GHz（最高 4.2GHz）；可选 i5-1145G7E
• 系统 — 内存：2 x non-ECC SO-DIMM，最高 64GB（每槽 32GB）
• 系统 — 存储：默认 128GB SSD；可选 256/512GB/1TB/2TB/4TB；1 x SATA III 支持 2.5" SSD/HDD（可选）
• 以太网：1 x Gigabit RJ45，1 x 2.5 Gigabit RJ45（Intel® 控制器）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（Linux 选项不支持 Wake on Touch）
• WLAN / BT：可选（M.2 2230 E-Key）
• 机械 — 尺寸：367 x 291 x 75 mm；开孔尺寸：360 x 261 mm；重量：4.2 kg
• 安装：面板安装（默认）；VESA 安装（可选）
• 外壳：铝合金压铸
• 散热：无风扇设计
• 环境 — 工作湿度：10% 至 90% RH，非凝结
• 环境 — 工作温度：0°C 至 50°C
• 环境 — 存储温度：-10°C 至 60°C
• 防护等级：前面 IP65
• 认证：CE、FCC
• I/O — USB：4 x USB 3.2 Gen2x1 (Type-A)
• I/O — 串口：1 x RS232/422/485（默认 RS232），1 x RS232
• I/O — 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• I/O — 音频：Mic in；Line out
• 扩展：1 x M.2 2280 M-Key (NVMe)、1 x M.2 2230 E-Key (Wi‑Fi)、1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示与控制：电源 LED、存储 LED、亮度调节旋钮、开机键、重置键
• 电源 — 输入 / 适配器：1 x 12V DC（Din4 pin）；适配器 12V 120W
• 配件：100~240V AC to DC 适配器、电源线、VESA 螺丝、安装夹
