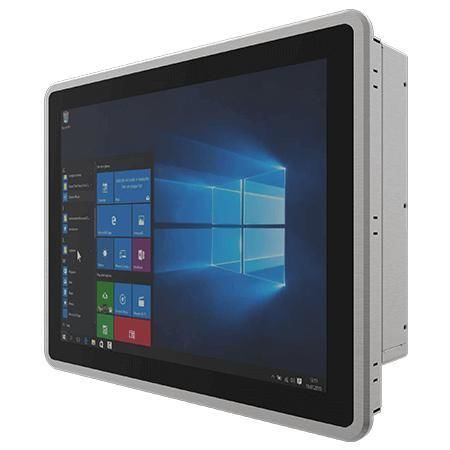

多点触摸屏式工业平板电脑 R15IAD3S-PPC3

PCAP电容式触摸屏15"1024 x 768

概述
Winmate R15IAD3S-PPC3 是一款 15 英寸 PP 系列 HMI 面板电脑，面向机器控制、工厂自动化和操作员 HMI 应用。配备 15 英寸 1024 x 768 投射电容式 (PCAP) 多点触控屏、第12代 Intel® Core™ i5-1235U 处理器、前面 IP65 密封、铝合金压铸机箱、无风扇散热以及完整的工业级 I/O 以支持 IIoT 连接性。

主要特性

• 15 英寸 1024 x 768 投射电容式 (PCAP) 多点触控屏
• 第12代 Intel® Core™ i5-1235U 处理器（最高 4.40 GHz）
• 1 x SODIMM DDR5 4800MHz，支持最高 32 GB
• 集成双路 2.5 Gigabit 以太网
• 丰富 I/O：2 x USB 3.2 Gen2x1、串口、LAN、视频和音频
• 前面板 IP65 防尘防水溅
• 铝合金压铸机箱与无风扇设计
• 12 V DC 电源输入

产品亮点

• 真平面前面板与纤薄机身，便于嵌入式安装及清洁维护
• PCAP 多点触控在工业 HMI 操作中提供灵敏的触控反馈
• 前面板 IP65 密封可在多尘或有水溅环境中保持可靠运行
• 包含串口、USB、双 2.5GbE、视频、音频等多种 I/O，便于 IIoT 与控制器集成
• 铝合金压铸机箱适用于长生命周期部署

认证

• CE
• FCC

技术规格

• 型号：R15IAD3S-PPC3
• 显示 — 尺寸：15.0 英寸
• 显示 — 触控 / 玻璃：投射电容式多点触控 (PCAP)
• 显示 — 分辨率：1024 x 768
• 显示 — 亮度：300 nits
• 显示 — 对比度：2000:1
• 显示 — 可视角度：88/88/88/88
• 显示 — 有效区域：304.1 x 228.1 mm
• 系统 — 处理器：Intel® Core™ i5-1235U (3.3 GHz, up to 4.40 GHz)
• 系统 — 内存：8 GB（默认）；可选 16 GB、32 GB；1 x SODIMM DDR5 4800MHz
• 系统 — 存储：128 GB SSD（默认）；可选 256GB/512GB/1TB/2TB/4TB；1 x SATA III 支持 2.5" SSD/HDD，最高 2TB（可选）；1 x M.2 2280 M-Key (NVMe)
• 系统 — 以太网：集成双 Intel® 2.5 Gigabit 以太网
• 系统 — 安全：TPM 2.0
• 系统 — 操作系统：Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04（可选）
• 无线 — WLAN / Bluetooth：可选（M.2 2230 E-Key）
• 机械 — 尺寸：367 x 291 x 73.8 mm
• 机械 — 开孔尺寸：360 x 261 mm
• 机械 — 重量：4.8 kg
• 机械 — 安装：面板安装（默认）；VESA 安装（可选）
• 外壳 — 材质：铝合金压铸
• 散热 — 无风扇设计
• 环境 — 工作湿度：10% 至 90% RH 无冷凝
• 环境 — 工作温度：0°C 至 50°C
• 环境 — 存储温度：-10°C 至 60°C
• 环境 — 前面板防护等级：IP65
• I/O — USB：2 x USB 3.2 Gen2x1 (Type-A)
• I/O — 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• I/O — LAN：2 x 2.5 Giga LAN RJ45
• I/O — 视频：1 x HDMI 2.0（可选）
• I/O — 音频：2 x 扬声器
• I/O — 扩展：1 x M.2 2280 M-Key (NVMe)、1 x M.2 2230 E-Key (Wi‑Fi)
• 指示 / 控制：电源 LED、存储 LED、1 x 亮度调节旋钮、开机和重置按钮
• 电源 — 输入：1 x 12 V DC，2.5φ DC 插孔
• 电源 — 适配器：12 V 120 W（配件）
• 附件：100~240 V AC→DC 适配器、电源线、VESA 螺丝、安装夹
• 认证：CE、FCC
