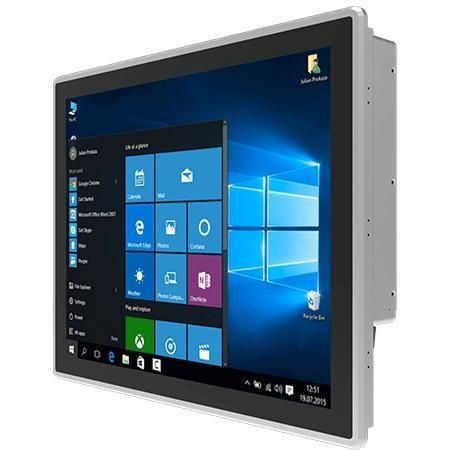

多点触摸屏式工业平板电脑 R17IP7T-PPM1

PCAP电容式触摸屏17"1280 x 1024

概述
Winmate R17IP7T-PPM1 是一款 17 英寸 PP 系列 HMI 面板电脑，搭载 Intel® Pentium® N4200（Apollo Lake）。为机器控制、工厂自动化和操作员 HMI 设计，具有真平面窄边前面、前面板 IP65、防护、无风扇散热以及铝合金压铸机箱，适用于工业环境中的可靠运行。

主要特性

• 17" 显示屏 — 1280 x 1024，亮度 350 nits
• 投影电容式（PCAP）多点触控
• Intel® Pentium® N4200（1.10 GHz，最高 2.5 GHz）
• 无风扇散热与低功耗
• 前面板 IP65 抗尘防溅
• 铝合金压铸机箱与真平面设计
• 丰富 I/O 支持工业 IoT（串口、USB、双千兆 LAN、视频、音频）
• 典型应用：机器控制、工厂自动化、操作员 HMI、会议室预订/门禁显示

认证

• CE
• FCC

产品亮点 / 详细特性
真平面与窄边型面：平整前面减少灰尘堆积，便于清洁，利于面板集成。

PCAP 多点触控便于操作：投影电容式触控提供响应快速且精确的多点触控交互体验。

前面板 IP65 防护：前面板 IP65 等级可防止灰尘进入并抵御水花溅射，适用于严苛环境。

丰富 I/O 便于系统集成：多口 USB、串口、双千兆以太网、DP/HDMI/VGA（选配）和音频口，便于与控制器和 IoT 设备灵活对接。

工业级机箱：铝合金压铸外壳提高耐腐蚀性与使用寿命，适合工厂及垂直行业应用。

技术规格

• 显示
  • 尺寸：17.0 inches
  • 触控/玻璃：Projected Capacitive Multi Touch Screen
  • 分辨率：1280 x 1024
  • 亮度：350 nits
  • 对比度：1000:1
  • 可视角：85/85/80/80
  • 有效显示区域：337.920 x 270.336 mm
• 系统规格
  • 处理器：Intel® Pentium® N4200（1.1 GHz，最高 2.5 GHz）
  • 内存：双通道 SO‑DIMM（non‑ECC），最高 16 GB
  • 存储：默认 128 GB SSD；可选 256 / 512 GB / 1 TB；可选 2 x SATA III（2.5" SSD/HDD，支持 RAID）
  • 以太网：2 x Intel® 千兆以太网
  • 安全：TPM 2.0
  • 操作系统：可选 Windows 10 IoT Enterprise（64 位）；可选 Linux Ubuntu
  • WLAN/BT：可选，通 M.2 模块实现
• 机械
  • 尺寸：393 x 323 x 78 mm
  • 开孔尺寸：373 x 305 mm
  • 重量：5.6 kg
  • 安装：面板安装（默认）；VESA 可选
  • 外壳：铝合金压铸
  • 散热：无风扇设计
• 环境
  • 工作湿度：10% 至 90% RH，非凝结
  • 工作温度：0°C 至 50°C
  • 存储温度：-10°C 至 60°C
  • 前面板防护等级：IP65
• I/O 端口
  • USB：4 x USB 3.2 Gen1 Type‑A
  • 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
  • LAN：2 x 千兆 RJ45
  • 视频：1 x DP 1.2（默认）；HDMI 1.4（可选）；VGA（可选）
  • 音频：Mic in；Line out；2 x Speaker
  • 扩展：1 x M.2 2242 B‑key（SATA III）；1 x M.2 2230 E‑key（Wi‑Fi）；1 x PCIe 2.0 x1
  • 指示/控制：电源 LED；存储 LED；亮度调节旋钮
  • 电源输入：1 x 12V DC（Din4 pin）
• 控制
  • 按键：电源键；复位键
• 配件
  • 100~240V AC 转 12V DC 适配器
  • 电源线
  • 驱动光盘与手册
  • VESA 螺钉与安装夹
• 电源
  • 电源额定：12V DC
  • 适配器：12V 84W
