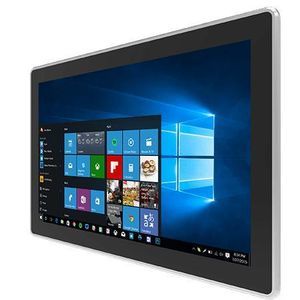

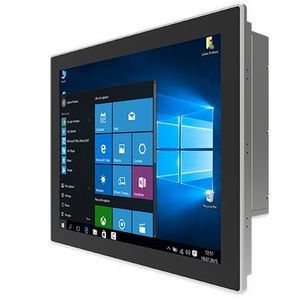

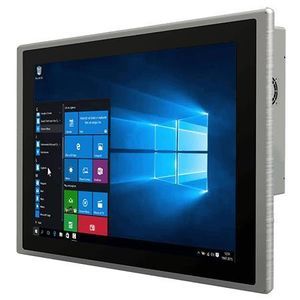

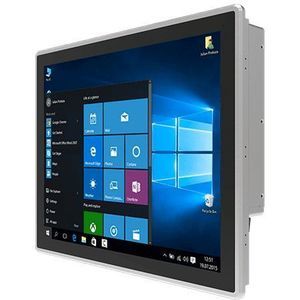

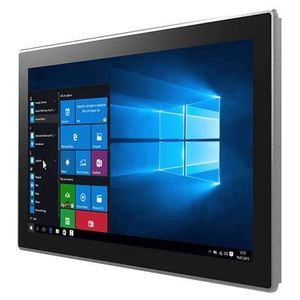

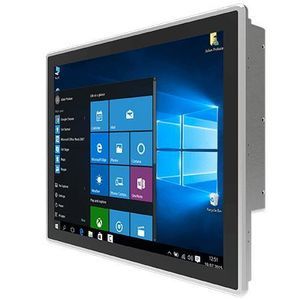

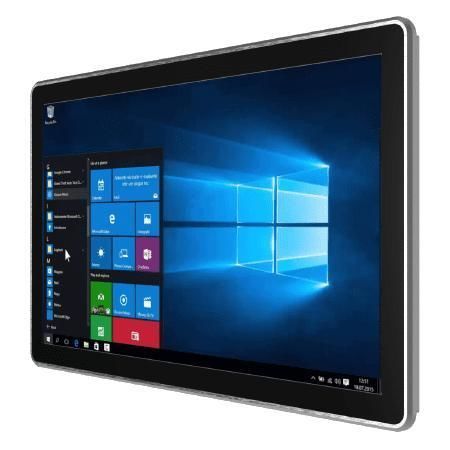

多点触摸屏式工业平板电脑 W22IT7T-PPA3

PCAP电容式触摸屏21.5"1920 x 1080

Overview
W22IT7T-PPA3 是一款 21.5" PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5（Tiger Lake）。针对机械控制、工厂自动化和操作员 HMI 设计，支持面板安装、前面板 IP65 保护及工业级 I/O 连接。

主要特点

• Intel® Core™ Tiger Lake UP3：i5-1135G7（无 vPro）或 i5-1145G7E（带 vPro）
• 21.5" FHD 显示（1920 x 1080），PCAP 多点触控
• 前面板 IP65（防水防尘）
• 显示接口：DisplayPort / HDMI / LVDS / eDP
• 丰富 I/O：串口、4 x USB 3.2 Gen2 Type-A、千兆 + 2.5GbE 网口、音频
• 铝合金压铸机箱，风扇无风扇设计
• 12V DC 单电源输入

应用

• 操作员面板与机械控制站
• 工厂自动化与过程控制系统
• 面向严苛环境的 OEM 嵌入式集成

认证

• CE
• FCC

技术规格（部分）

• 型号：W22IT7T-PPA3
• 显示尺寸 / 分辨率：21.5" / 1920 x 1080
• 触控 / 玻璃：Projected Capacitive (PCAP) 多点触控
• 亮度 / 对比度：250 nits / 3000:1
• 有效显示面积：476.64 x 268.11 mm
• 处理器：Intel Core i5-1135G7（2.4 GHz，最高 4.2 GHz）或 i5-1145G7E（vPro）
• 内存：2 x non-ECC SO-DIMM，最高 64 GB
• 存储：默认 128 GB SSD；可选 256/512 GB / 1/2/4 TB；1 x SATA III 支持 2.5" 驱动（可选）
• 以太网：1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45；2 x Intel® Ethernet 控制器
• USB：4 x USB 3.2 Gen2 (Type-A)
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x DisplayPort 1.4（默认），1 x HDMI 2.0（可选）
• 扩展：1 x M.2 2280 M-Key (NVMe)，1 x M.2 2230 E-Key (Wi‑Fi)，1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 安全：TPM 2.0
• 电源：1 x 12V DC (Din4)；适配器 12V 120W（配件）
• 机械尺寸 / 开孔 / 重量：533 x 324 x 78 mm / 504 x 304 mm / 7.2 kg
• 安装：面板安装（默认）；VESA 可选
• 工作温度 / 湿度：0°C 到 50°C / 10% 到 90% RH（无冷凝）
• IP 等级：前面板 IP65
• 指示与控制：电源指示灯、存储指示灯、电源键、重置键、亮度调节旋钮
• 散热：无风扇设计
