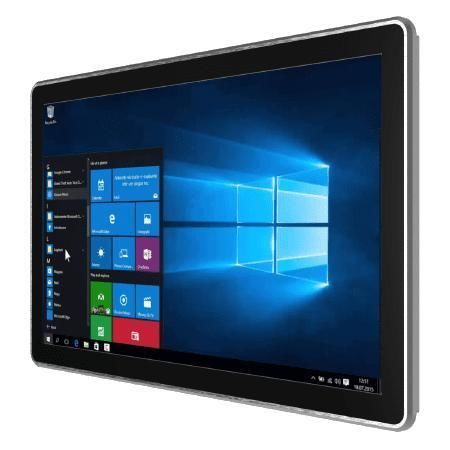

多点触摸屏式工业平板电脑 W22IP7T-PPA3

PCAP电容式触摸屏21.5"1920 x 1080

概述
Winmate W22IP7T-PPA3 是一款 21.5 英寸 HMI 面板电脑，适用于机器控制、工厂自动化和操作员 HMI。其内置 Intel® Pentium® Apollo Lake N4200（1.10 GHz，峰值可达 2.5 GHz），采用无风扇铝合金压铸外壳，前面板具备 IP65 防护以抵御灰尘和水溅。面向需要稳定硬件集成和长期供货的工业采购商、OEM 及系统集成商。

主要特性

• 21.5 英寸 1920 x 1080 显示屏，投射电容式（PCAP）多点触控
• Intel® Pentium® Apollo Lake N4200，1.10 GHz（峰值至 2.5 GHz）
• 无风扇散热设计，低功耗
• 前面板 IP65 防水防尘
• 铝合金压铸外壳，窄边真平面设计
• 支持会议室预订、门禁控制与房间信息显示等应用

产品亮点

• 真平面表面与纤薄外形便于清洁与工业嵌入
• PCAP 多点触控提供灵敏的屏上操作体验
• 丰富的 I/O 接口支持工业物联网连接（串口、USB、LAN、视频、音频）
• 坚固金属外壳适用于严苛环境

认证

• CE
• FCC

技术规格

• 显示：21.5 英寸，Projected Capacitive 多点触控，1920 x 1080
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89/89/89/89
• 有效显示面积：476.64 x 268.11 mm
• 处理器：Intel Pentium N4200 1.1 GHz（最高 2.5 GHz）
• 内存：双通道（非 ECC）SO-DIMM，最高 16 GB
• 存储：128 GB SSD（默认）；可选 256 GB、512 GB、1 TB；可选 2 x SATA III 用于 2.5" SSD/HDD（可选 RAID）
• 以太网：2 x Intel® 千兆以太网（RJ45）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 10 IoT Enterprise 64-bit；Linux Ubuntu 20.04
• WLAN/蓝牙：可选
• 机械尺寸：533 x 324 x 78 mm
• 开孔尺寸：504 x 304 mm
• 重量：7.2 kg
• 安装：面板安装（默认）；VESA 可选
• 外壳：铝合金压铸
• 冷却系统：无风扇设计
• 工作湿度：10% 至 90% RH，无凝结
• 工作温度：0°C 至 50°C
• 存储温度：-10°C 至 60°C
• 防护等级：前面 IP65
• USB 接口：4 x USB 3.2 Gen1 Type-A
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x DP1.2（默认）；可选 1 x HDMI 1.4；可选 1 x VGA
• 音频：1 x Mic in，1 x Line out，2 x Speaker
• 扩展：1 x M.2 2242 B-key（SATA III），1 x M.2 2230 E-key（Wi‑Fi），1 x PCIe 2.0 x1
• 指示灯：电源 LED、存储 LED
• 亮度调节：1 x Brightness Adjustment Knob
• 电源输入：1 x 12V DC，Din4 引脚连接器
• 电源适配器：12V 84W
• 附件：AC 100~240V 转 DC 适配器、电源线、VESA 螺丝、安装夹
