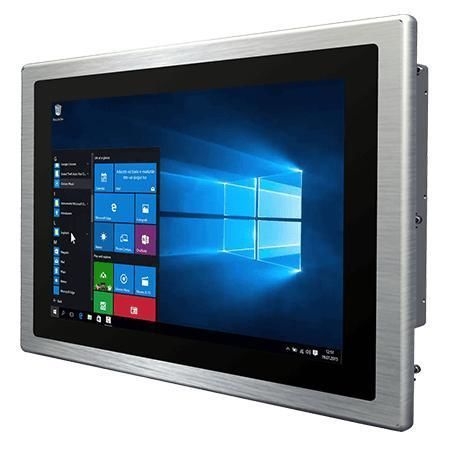

多点触摸屏式工业平板电脑 W15IAD3S-PPA4

PCAP电容式触摸屏15.6"1920 x 1080

摘要
Winmate W15IAD3S-PPA4 是一款 15.6 英寸 PP 系列 HMI 面板电脑，配备 Intel® Core™ i5-1235U，适用于机器控制、工厂自动化和操作员 HMI。面向工业采购商、OEM 和系统集成商，强调长期供货与稳定的硬件集成。

主要特性

• 15.6 英寸 1920 x 1080 分辨率，投射式电容（PCAP）多点触控屏
• 第12代 Intel® Core™ i5-1235U 处理器（3.3 GHz，最高 4.40 GHz）
• 1 x SODIMM DDR5 4800MHz，支持最高 32 GB
• 集成双路 2.5 Gigabit 以太网控制器
• 丰富 I/O：2 x USB 3.2 Gen2x1、串口（RS232/422/485）、LAN、视频与音频
• 前面板 IP65 防护（防水防尘）
• 铝合金压铸外壳与无风扇设计
• 12 V DC 电源输入

概述 / 产品详情
PP 系列采用真平面（true-flat）和窄体设计，便于安装、清洁与维护。PCAP 多点触控提供精准的屏幕操作，适用于工业操作员工作站。

前面板 IP65 密封可保护显示与前端操作免受灰尘和飞溅影响，适合苛刻环境部署。铝制机壳具耐腐蚀性和机械耐久性；无风扇结构减少活动部件以提升运行可靠性。

认证
CE，FCC

特性 / 技术规格

• 型号：W15IAD3S-PPA4
• 显示 - 尺寸：15.6 inches
• 显示 - 触控 / 玻璃：Projected Capacitive Multi Touch Screen
• 显示 - 分辨率：1920 x 1080
• 显示 - 亮度：300 nits
• 显示 - 对比度：800:1
• 显示 - 视角：85/85/85/85
• 显示 - 有效区域：344.16 x 193.59 mm
• 系统 - 处理器：Intel® Core™ i5-1235U 3.3GHz (up to 4.40 GHz)
• 系统 - 内存：8 GB（默认）；可选 16 GB、32 GB；1 x SODIMM DDR5 4800MHz，最多支持 32 GB
• 系统 - 存储：128 GB SSD（默认）；可选 256/512 GB、1 TB、2 TB、4 TB；1 x SATA III 支持 2.5" SSD/HDD，最高 2 TB（可选）
• 系统 - 以太网控制器：2 x Intel® Ethernet Controller（双路 2.5 Giga LAN）
• 系统 - 安全：TPM 2.0
• 系统 - 操作系统：Windows 11 IoT Enterprise 64-bit（可选）；Windows 11 Pro 64-bit（可选）；Linux Ubuntu 22.04（可选，Wake on Touch 不支持）
• 系统 - WLAN：可选（M.2 2230 E-Key）
• 系统 - 蓝牙：可选
• 机械 - 尺寸：415 x 275 x 71 mm
• 机械 - 开孔尺寸（Cut out）：374.5 x 240 mm
• 机械 - 重量：3.9 kg
• 机械 - 安装：面板安装（默认）；VESA 安装（可选）
• 机械 - 外壳：金属机箱（铝）
• 机械 - 冷却系统：无风扇设计
• 环境 - 工作湿度：10% 至 90% RH，无冷凝
• 环境 - 工作温度：0°C 至 50°C
• 环境 - 存储温度：-10°C 至 60°C
• 环境 - IP 等级：前面板 IP65
• I/O 端口 - USB：2 x USB 3.2 Gen2x1 (Type-A)
• I/O 端口 - 串口：1 x RS232/422/485 (默认 RS232) + 1 x RS232
• I/O 端口 - LAN：2 x 2.5 Giga LAN RJ45
• I/O 端口 - 视频：1 x HDMI 2.0（可选）
• I/O 端口 - 音频：2 x 扬声器
• I/O 端口 - 扩展：1 x M.2 2280 M-Key（用于 NVMe SSD）；1 x M.2 2230 E-Key（用于 Wi‑Fi 模块）
• 指示灯：1 x 电源 LED；1 x 存储 LED
• 控制 - 按钮：1 x 电源键；1 x 复位键
• 控制 - 亮度调节：1 x 亮度调节旋钮
• 电源 - 输入：1 x 12V DC，2.5φ DC 插孔
• 电源 - 适配器：12V 120W
• 配件：100~240V AC 到 DC 适配器；电源线；VESA 螺丝；安装夹
