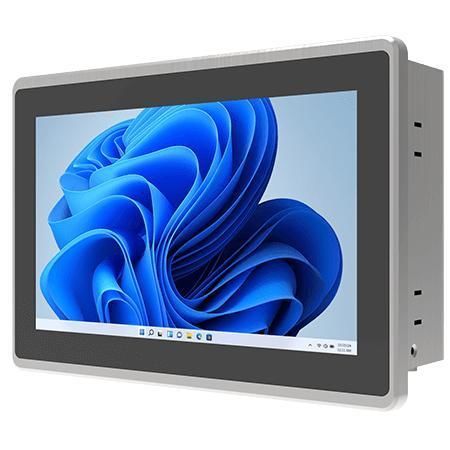

多点触摸屏式工业平板电脑 W07IAN3S-PPT1

TFT LCDPCAP电容式触摸屏7"

概述
Winmate W07IAN3S-PPT1 是一款 7 英寸 PP 系列 HMI 面板电脑，基于 Intel® Alder Lake-N 处理器（默认 N100，可选 N150）。专为机器控制、工厂自动化和操作员 HMI 设计，结合了紧凑的工业显示、全面的 I/O 接口及长生命周期供应，适用于嵌入式与工业环境。

主要特性

• 7" SVGA TFT LCD（1024 × 600），支持投射式电容（PCAP）多点触控
• Intel® Alder Lake-N 处理器：N100（默认）/ N150（可选）
• 1 x SO-DIMM DDR5-4800，最大 16 GB
• 双 Intel® 2.5 Gigabit 以太网控制器
• 接口：1 x HDMI（可选），1 x USB 3.2 Gen2 Type-C（支持 DP-Alt），2 x USB 3.2 Gen1 Type-A，4 x USB 2.0，4 x COM
• 前面板 IP65，面板安装（默认）与 VESA 安装（可选），无风扇设计

产品亮点
适用于自动化的可靠计算与图形
PP 系列集成 Intel® N100/N150 与 UHD 图形，提供稳定的处理能力与流畅的显示效果，满足控制、监控与实时数据处理需求。

紧凑的工业显示
7" SVGA 面板具备 320 nits 亮度和 1000:1 对比度，保证在紧凑安装和操作员工位中的良好可读性。

面向系统集成的灵活连接性
丰富的 I/O（双 2.5GbE、支持 DP Alt 的 USB Type-C、多 USB 与串口、HDMI、M.2 扩展）便于与 PLC、传感器及工业网络集成。

认证
CE、FCC

规格 / 技术参数

• 显示：7.0 inches，1024 × 600，320 nits，1000:1，对角主动面积 153.6 × 90 mm
• 触控 / 玻璃：Projected Capacitive 多点触控
• 处理器：Intel® N100（6M Cache，最高 3.40 GHz）默认；Intel® N150（6M Cache，最高 3.60 GHz）可选
• 内存：1 x SO-DIMM DDR5-4800，默认 4 GB，选配 8 GB / 16 GB（最大 16 GB）
• 存储：默认 128 GB SSD；可选 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD（当未安装 NVMe 时）
• 以太网：2 x Intel® 2.5 Gigabit Ethernet（RJ45）
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 24.04（Linux 选项不支持 Wake on Touch）
• 无线：通过 M.2 2230 E-Key 可选 Wi‑Fi / BT
• 机械尺寸：185 × 128 × 61 mm；开孔尺寸 175 × 117 mm；重量 1.5 kg
• 安装：面板安装默认；VESA 可选
• 外壳 / 散热：前面板塑料，后盖金属，无风扇设计
• 环境：工作温度 0°C 至 50°C；存储温度 -10°C 至 60°C；工作湿度 10%–90% RH，非凝结
• 防护等级：前面 IP65
• I/O：2 x USB 3.2 Gen1 Type-A；1 x USB 3.2 Gen2 Type-C（支持 DP Alt Mode）；4 x USB 2.0；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频 / 音频：1 x HDMI 2.0b（可选）；2 x 扬声器
• 扩展 / 指示：1 x M.2 2230 E-Key 插槽；电源与存储指示 LED
• 电源：1 x 12V DC（2.5φ DC 插孔）；适配器 12V 50W（100~240V AC 转 DC）
• 附件：AC/DC 适配器、电源线、VESA 螺丝、安装夹
