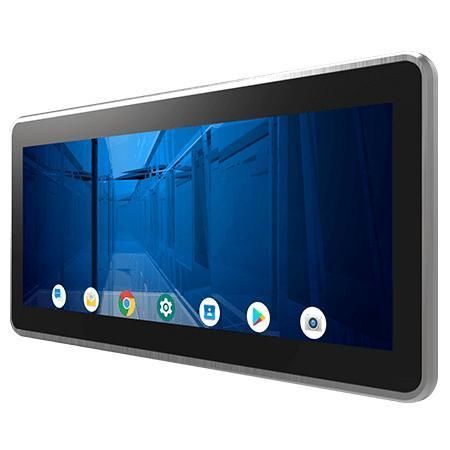

多点触摸屏式工业平板电脑 W15IM3S-PPB2

PCAP电容式触摸屏Arm® Cortex®-A53四核Android 安卓

概要
Winmate W15IM3S-PPB2 是一款 14.9 英寸 PP 系列 HMI 面板电脑，适用于机器控制、工厂自动化和操作员 HMI。该机型配备 14.9" 1920 x 720 投射电容多点触控屏、ARM A53 四核 2.0 GHz 处理器、前置 IP65 防护、铝制机壳及无风扇设计。产品默认出厂系统为 Android，并可选配 Linux 发行版用于嵌入式应用。

主要特性

• 14.9" 1920 x 720 投射电容多点触控面板
• ARM A53 四核 2.0 GHz CPU
• 前置 IP65 防水防尘
• 铝制机壳与无风扇设计
• 典型应用：会议室预订排程、门禁控制、房间信息显示
• 支持 Android（默认）及可选 Linux（Yocto、Ubuntu Server）

应用
适用于工业自动化操作面板、生产线机器控制、交互式自助机、数字标牌及会议室管理终端。前置 IP65 保护与金属机壳使其能够在有灰尘或飞溅环境中可靠运行。

认证

• CE
• FCC

特性 / 技术规格

• 型号: W15IM3S-PPB2
• 制造商: Winmate
• 显示 — 尺寸: 14.9 英寸
• 显示 — 类型: Projected Capacitive Multi Touch
• 显示 — 分辨率: 1920 x 720
• 显示 — 面板亮度: 950 nits
• 显示 — 对比度: 1000:1
• 显示 — 视角: 85/85/85/85
• 显示 — 有效显示区域: 355.68 × 133.38 mm
• 处理器: ARM A53 (Quad Core 2.0 GHz)
• 内存: 4 GB LPDDR4
• 存储: eMMC onboard 32 GB
• 操作系统: 默认 Android 11（可升级至 Android 13）；可选 Linux Yocto 5.15.47 + Qt 5.15；可选 Linux Ubuntu Server 22.04
• 无线 / 蓝牙: 可选
• 机械 — 外形尺寸: 400.2 × 187.6 × 59 mm
• 机械 — 开孔尺寸 (Cut out): 378.1 × 164.6 mm
• 机械 — 安装: 面板安装；VESA 安装
• 机械 — 外壳: 金属机壳（铝）
• 机械 — 散热: 无风扇设计
• 接口 — USB: 2 × USB 2.0 Type A；1 × Micro USB 2.0 OTG
• 接口 — 串口: 1 × RS232/422/485（默认 RS232）
• 接口 — LAN: 1 × LAN 10/100/1000 Mbps
• 接口 — 视频: 1 × Micro HDMI 输出（可选）
• 接口 — 音频: 2 × 扬声器（可选）
• 接口 — SD 卡槽: 1 × Micro SD（最大 32 GB）
• 环境 — 工作湿度: 10% 至 90% RH，无冷凝
• 环境 — 工作温度: 0°C 至 50°C
• 环境 — 存储温度: -20°C 至 60°C
• 耐久性 — 抗冲击: MIL‑STD‑810H Method 516.8 Procedure I
• 耐久性 — 抗振动: MIL‑STD‑810H Method 514.8 Procedure I
• 防护等级: 前置 IP65
• 控制 — 按钮: 1 × 电源按钮（可选）
• 电源 — 额定: 12V DC，接线端子
• 电源 — 适配器: 12V 50W（附件）
• 附件: 100~240V AC 转 DC 适配器；电源线；VESA 螺丝；安装夹
