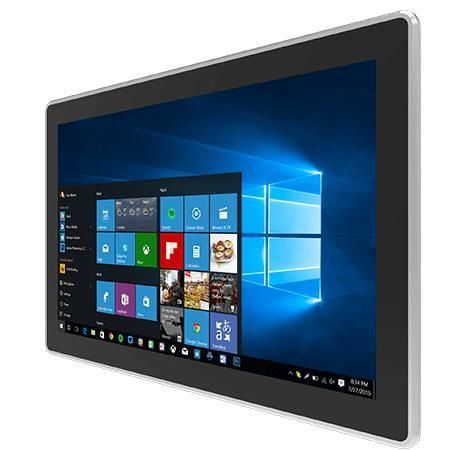

多点触摸屏式工业平板电脑 W24IT7T-PPA2

PCAP电容式触摸屏24"1920 x 1080

概述
Winmate W24IT7T-PPA2 是一款 24 英寸 PP 系列 HMI 面板电脑，搭载 Intel® Core™ i5（Tiger Lake），面向机器控制、工厂自动化和操作员 HMI 应用。适用于需要前端 IP65 保护和无风扇设计以满足嵌入式或关键任务环境的工业采购商、OEM 与系统集成商。

主要特性

• 处理器：Intel® Core™ Tiger Lake UP3 i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro）
• 分辨率 1920 x 1080（Full HD）
• 投影式电容多点触控（PCAP）
• 多显示支持：DP / HDMI / LVDS / eDP 面板接口
• 丰富 I/O：串口、USB 3.2 接口、千兆及 2.5G LAN、音频、视频
• 前面板 IP65 防水防尘
• 铝合金压铸机箱与无风扇散热设计
• 12V DC 单电源输入（Din4）

产品细节与亮点
PP 系列真平面设计便于清洁并降低边缘灰尘聚集，适用于工业控制面板与操作员工作站。PCAP 多点触控提供精准的多指输入以提升操作效率。前面板 IP65 等级可防止灰尘与飞溅，金属机箱与无风扇方案保证静音且低维护的运行。丰富的 I/O 与扩展选项支持工业物联网连接，便于与串口设备、USB 外设、局域网及视频输出灵活集成。

认证

• CE
• FCC

技术规格

• 型号：W24IT7T-PPA2
• 品牌：Winmate
• 系列：PP Series HMI
• 显示尺寸：24.0 inches
• 触控 / 玻璃：Projected Capacitive Multi Touch Screen
• 分辨率：1920 x 1080
• 面板亮度：250 nits
• 对比度：3000:1
• 可视角度：89/89/89/89
• 有效显示区域：527.04 x 296.46 mm
• 处理器：Intel® Core™ i5-1135G7 2.4 GHz（最高 4.2 GHz）；可选 i5-1145G7E（含 vPro）
• 内存：2 x non-ECC SO-DIMM，最大 64 GB（每槽 32 GB）
• 存储：128 GB SSD（默认）；可选 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III 支持 2.5" SSD/HDD（可选）；1 x M.2 2280 M-Key（NVMe）
• 以太网：1 x 千兆 RJ45，1 x 2.5G RJ45（2 x Intel® 控制器）
• 安全：TPM 2.0
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Linux 不支持 Wake on Touch）
• 无线：可选 WLAN / Bluetooth（M.2 2230 E-Key）
• 机械尺寸：604 x 373 x 75 mm；开孔尺寸：583 x 353 mm；重量：8.7 kg
• 安装方式：面板安装（默认）；可选 VESA 安装
• 外壳：铝合金压铸；散热：无风扇设计
• 工作湿度：10% 至 90% RH，非冷凝
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C
• 防护等级：前面板 IP65
• USB 端口：4 x USB 3.2 Gen2x1（Type-A）
• 串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232
• LAN 端口：1 x 千兆 RJ45，1 x 2.5G RJ45
• 视频端口：1 x DisplayPort 1.4（默认），1 x HDMI 2.0（可选）
• 音频：Mic in、Line out
• 扩展：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 (x16) 插槽（x4 信号）
• 指示灯与控制：电源 LED、存储 LED、亮度调节旋钮、电源與復位按鈕
• 电源输入：1 x 12V DC Din4 针接头；电源适配器：12V 120W（配件）
• 配件：电源线、VESA 螺丝、安装夹
• 适用场景：机器控制、工厂自动化、操作员 HMI、需稳健 I/O 与前面板 IP65 保护的工业物联网解决方案
