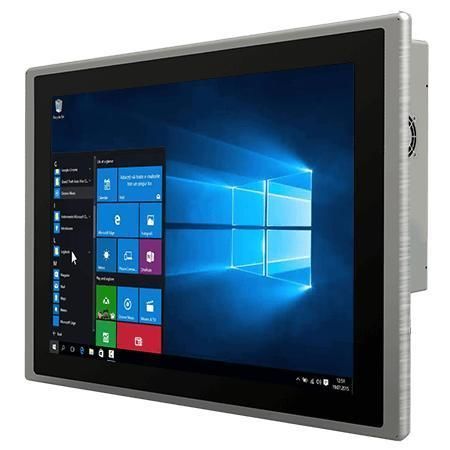

多点触摸屏式工业平板电脑 R19IT7T-PPM1

PCAP电容式触摸屏19"1280 x 1024

概述
Winmate R19IT7T-PPM1 是一款 19 英寸 PP 系列 HMI 面板电脑，搭载 Intel® Core™ Tiger Lake i5 处理器，针对机械控制、工厂自动化和操作员 HMI 应用而设计。其特点包括稳定的硬件集成、现场可靠运行、无风扇散热、前面板 IP65 防护及长期供应可用性，适合工业采购商、OEM 与系统集成商使用。

主要特性

• Intel® Core™ Tiger Lake UP3 处理器：i5-1135G7（无 vPro）或 i5-1145G7E（含 vPro 可选）
• 19.0" 显示屏，分辨率 1280 x 1024
• 投影式电容（PCAP）多点触控屏
• 多显示支持：DP / HDMI / LVDS / eDP 面板接口
• 丰富 I/O：2 个串口，4 x USB 3.2 Gen 1（Type-A）、以太网、音频和视频端口
• 前面板 IP65 防尘防溅
• 铝合金金属外壳，纤薄真平面设计；无风扇结构
• 12V 单电源输入

设计与可用性

• 真平面前面与纤薄外形便于清洁与维护，适用于工业控制面板。
• PCAP 多点触控提供灵敏且精确的触控体验，便于操作员使用。
• 前面板 IP65 等级：防尘并具防飞溅能力，适应恶劣工业环境。

可靠性与安装

• 铝合金压铸机壳，具备抗腐蚀性并延长现场使用寿命。
• 默认面板安装；可选 VESA 安装。随附安装夹和 VESA 螺丝作为标准配件。

连接性与 I/O

• 丰富的 I/O 接口支持工业物联连接：多 USB、串口、LAN、音频和视频端口。
• 通过 M.2 与 PCIe 插槽扩展，可支持 NVMe SSD、Wi‑Fi 模块和额外扩展卡。

工作环境

• 工作湿度：10% 至 90% RH，无冷凝。
• 工作温度：0°C 至 50°C。存储温度：-10°C 至 60°C。

认证

• CE
• FCC

技术规格

• 显示：19.0 inches；投影式电容多点触控；分辨率 1280 x 1024；面板亮度 250 nits；对比度 1000:1；可视角 85/85/80/80；有效显示区域 376.32 x 301.06 mm。
• 处理器：Intel® Core™ i5-1135G7 2.4 GHz（最高至 4.2 GHz）。可选 i5-1145G7E（含 vPro）。
• 内存：2 x non-ECC SO-DIMM 插槽，最高 64 GB（每插槽 32 GB）。
• 存储：默认 128 GB SSD；可选 256 GB、512 GB、1 TB、2 TB、4 TB；1 x SATA III（支持 2.5" SSD/HDD，可选）；1 x M.2 2280 M-Key（支持 NVMe）。
• 以太网：2 x Intel® Ethernet 控制器（1 x 千兆 RJ45；1 x 2.5G RJ45）。
• 安全：TPM 2.0。
• 操作系统（可选）：Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（不支持 Wake on Touch）。
• 无线：通过 M.2 2230 E-Key 插槽可选 WLAN；可选蓝牙。
• 机械：尺寸 446 x 370 x 78 mm；开孔尺寸 431 x 333 mm；重量 6.9 kg；金属外壳；无风扇设计。
• 防护等级：前面板 IP65。
• I/O 端口：4 x USB 3.2 Gen2x1 (Type-A)；串口：1 x RS232/422/485（默认 RS232）+ 1 x RS232；LAN：1 x 千兆 RJ45 + 1 x 2.5G RJ45；视频：1 x DP1.4（默认）、1 x HDMI 2.0（可选）；音频：Mic-in、Line-out。
• 扩展：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 4.0 (x16) 插槽（x4 信号）。
• 指示与控制：1 x 电源 LED；1 x 存储 LED；1 x 亮度调节旋钮；按键：1 x 电源按钮、1 x 复位按钮。
• 电源：1 x 12V DC Din4 引脚连接器；配套适配器 12V 120W；附件包含 100~240V AC→DC 适配器、电源线、VESA 螺丝及安装夹。
