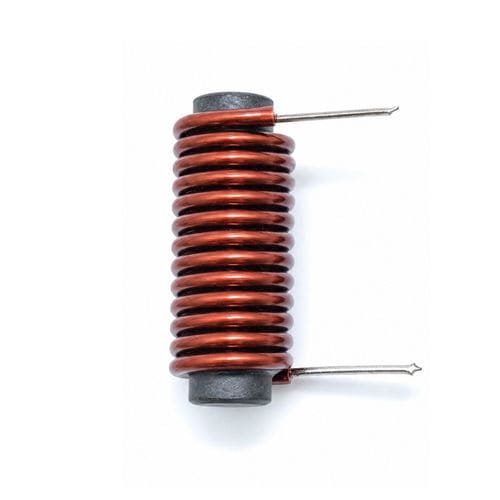

铁氧体电感器 WL1230

铁氧体磁心绕线高频率

产品概述
棒式铁氧体线圈 WL1230 是一种用于接收、电磁耦合和频率相关应用的紧凑型电感元件。其采用铁氧体棒作为磁芯，配以精密漆包铜绕组，在受限的 PCB 或模块空间内提供高电感和增强的磁耦合性能。

要点
性能受铁氧体材料、芯体尺寸、绕组匝数、线径和电路匹配影响。WL1230 可针对工业、汽车和通信系统所需的特定频段和灵敏度进行优化，支持材料、绕组、尺寸和电气参数的定制以满足 OEM 要求。

特点

• 高磁导率，实现磁通集中和电感提升
• 30 mm 紧凑外形，适合受限布局
• 精密漆包铜绕组，电气参数稳定
• 在预期 kHz–MHz 频段具有较高 Q 值
• 可选清漆、环氧或保护涂层

应用

• AM 天线与接收前端
• 射频与无线系统、RFID 读写器与识别单元
• 无线传感器、物联网节点与智能电表
• 汽车电子（无钥匙进入、TPMS、控制模块）
• 工业控制系统、传感器与测量设备
• 通信设备及医疗电子设备（视具体应用）

优点
相比空气芯，提供更高的灵敏度和磁耦合，降低目标频段的电磁损耗，并具有适用于现代模块的紧凑体积。

缺点
铁氧体材料脆弱，易受机械冲击损坏；磁性随温度变化，因此在恶劣环境下需慎选材料。精密绕组与严格质量控制是必要的，会影响制造成本。

故障排查与常见问题

• 电感值低 — 检查绕组匝数、线径及磁芯是否损坏。
• 接收弱 — 确认线圈方向、回路匹配及外部干扰。
• 直流电阻高 — 检查绕组质量与连接点。
• 温度漂移 — 选择适合的工作温度等级的铁氧体。
• 机械损伤 — 检查破裂并更换损坏磁芯。
• 生产一致性差 — 强化制造公差与检测。

物料描述（表格）
Item | Description
铁氧体线圈电感 | 漆包铜线
线径 | 约0.3 mm（可选 AWG）
绕组类型 | 单层圆形或分段绕组，精密绕制
芯材 | 铁氧体棒（根据频率为 MnZn 或 NiZn）
安装长度 | 30 mm（典型；可定制）
封装 | 清漆、环氧或保护涂层（可选）
安装方式 | 插脚式或定制安装选项

电气规格（典型）
参数 | 说明
电感范围 | 0.1 µH – 100 µH（可定制）
电感公差 | ±2%, ±5%, ±10%
直流电阻（DCR） | 按设计（可定制）
Q 值 | 高，针对选定频段优化
自谐频率 | 与应用相关，可通过设计选择
工作频率 | kHz 至 MHz 级别
额定电流 | 按定制设计
绝缘电阻 | ≥100 MΩ

设计与选型说明
根据工作频率与温度要求选择合适的铁氧体材质（MnZn 或 NiZn）。考虑芯体长径比、目标电感、容差及机械约束。建议在量产前进行原型测试与电路匹配验证。

特性 / 技术规格

• 型号：WL1230（棒式铁氧体线圈）
• 芯材：铁氧体棒（MnZn 或 NiZn）
• 导线：漆包铜线（典型）
• 线径：约0.3 mm（可选 AWG）
• 绕组：单层圆形或分段，精密绕制
• 安装长度：30 mm（典型；可定制）
• 封装选项：清漆、环氧或保护涂层
• 安装：插脚或定制
• 电感范围：0.1 µH – 100 µH（可定制）
• 电感公差：±2%, ±5%, ±10%
• 工作频率：kHz 至 MHz
• Q 值：高（按频率优化）
• 直流电阻与额定电流：按定制设计
• 绝缘电阻：≥100 MΩ
