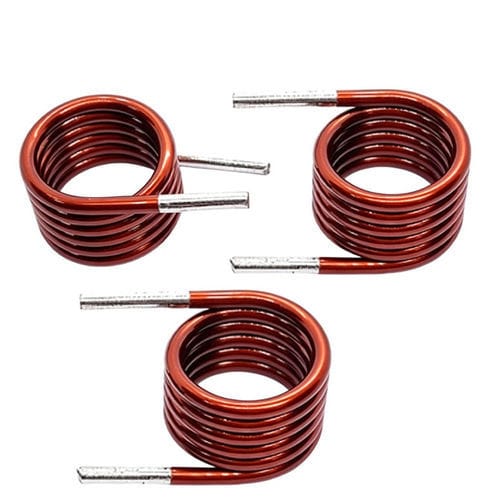

空气电感器 WL1914

空芯高频率HF

产品概述
空芯电感线圈是通过将漆包铜线绕制成线圈而不使用磁性材料作为磁芯的电子元件。由于以空气作为磁路，可在高频应用中实现低损耗的电感，避免磁芯饱和和磁滞。典型用途包括无线通信、射频电路、天线、滤波器、振荡器、音频分频网络以及工业电子系统。

产品资料
项目 - 描述
空芯电感线圈 - 漆包铜线
线径 - 0.20 mm（可选 AWG）
绕组类型 - 单层圆形或分段绕组
芯材 - 空气（非磁性）
封装长度 - 15 mm
封装/涂层 - 可选清漆、环氧或涂层
安装 - 插装（through-hole）或定制

电气规格（典型值）
电感范围 - 0.1 µH – 100 µH（可定制）
公差 - ±2%、±5%、±10%
直流电阻（DCR） - 14 Ω（5.5 匝示例）
Q 值 - 高 Q，针对频率范围优化
自谐频率 - 高（取决于应用）
工作频率 - kHz 至 MHz 范围
额定电流 - 按设计指定
绝缘电阻 - ≥100 MΩ

工作原理
该线圈通过电磁感应工作：绕组通电在空气中产生磁场；电流变化引起的磁场变化产生反向电动势以抑制快速电流变化。电感值取决于匝数、线圈直径、匝间距和线径。

特性

• 针对高频性能优化
• 无磁芯饱和与磁滞
• 低损耗与低失真
• 电感稳定性良好
• 结构紧凑、重量轻
• 电磁响应快速
• RF 电路中的高 Q 值
• 适用于精确信号传输
• 尺寸与电感可定制
• 热稳定性可靠

应用

• 射频通信设备与天线
• 信号滤波器与振荡器
• 音频分频与高端音频设备
• 精密测量与医疗电子
• 工业自动化：传感、控制与滤波
• 物联网模块、无线充电与 5G 组件
• 高频转换器

优缺点

• 优点：高频稳定性好、无磁芯损耗、高线性、高 Q、轻便且易于定制
• 缺点：与磁芯电感相比单位体积电感较低，高电流时铜损可能增大，磁场集中度较弱

技术规格

• 材料：漆包铜线
• 线径：0.20 mm（可选 AWG）
• 绕组：单层圆形或分段绕组
• 芯材：空气（非磁性）
• 封装长度：15 mm
• 封装/涂层：清漆、环氧或涂层
• 安装：插装或定制
• 电感范围：0.1 µH – 100 µH（可定制）
• 公差：±2%、±5%、±10%
• 直流电阻示例：14 Ω（5.5 匝）
• 工作频率：kHz 至 MHz
• 绝缘电阻：≥100 MΩ
• 额定电流：按定制设计

故障排除说明
常见问题包括绕组间距不当、匝松动、过大电流或线径不足引起的过热，以及邻近元件引起的电磁干扰。请进行目视检查、测量电感与电阻、确认线径与散热，并按需调整安装或间距。
