铁氧体电感器 WL0243

绕线低频率环形

产品概述

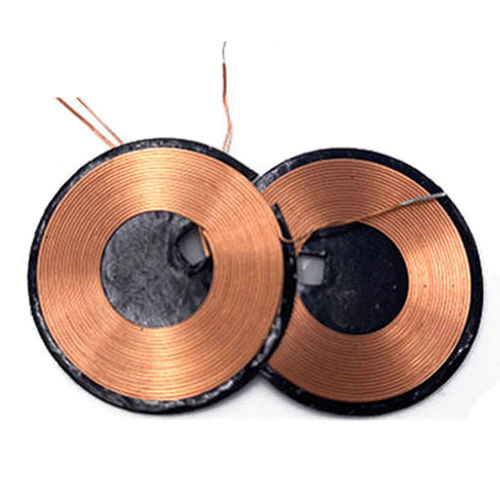

无线充电线圈 WL0243 为用于感应式功率传输的扁平螺旋线圈。采用漆包铜线精密绕制，可选配铁氧体片屏蔽以降低电磁干扰并集中磁通。该设计适用于对空间、热特性和电气一致性有要求的小型电子设备与工业模块。

特点

• 精密绕制的漆包铜线以确保稳定磁性能
• 稳定的电感，品质因数 Q ≥ 30
• 低直流电阻 (DCR) 以降低导通损耗
• 可选铁氧体片屏蔽以减少 EMI 并改善耦合
• 扁平螺旋结构，便于低剖面集成
• 外/内径、线径和标称电感可定制
• 端子选项：焊盘或引线；通过粘接固定安装

电气规格

• 电感 (L)：300–500 µH
• 电感公差：±5%
• 测试频率：125 kHz（文中亦提及 0.25 kHz）
• 直流电阻 (DCR)：80–250 mΩ
• 额定电流 (Irms)：1–3 A
• 工作频率：85–205 kHz
• 品质因数 (Q)：≥ 30
• 绝缘电阻：≥ 100 MΩ

机械规格

• 线圈形状：圆形或方形
• 线材类型：漆包铜线
• 屏蔽：铁氧体片（可选）
• 绝缘：PET 或 PI 薄膜
• 端子类型：焊盘或引线
• 安装：粘接固定

可用型号（机械尺寸）

• WL 35 — 外径 35 mm / 内径 15 mm / 厚度 2.0 mm
• WL 43 — 外径 43 mm / 内径 20 mm / 厚度 2.0 mm
• WL 50 — 外径 50 mm / 内径 25 mm / 厚度 3.0 mm

应用
适用于手机、平板、可穿戴设备、无线耳机、车载手机充电器、智能家居设备、需防尘/防水集成的部分医疗设备以及需要简化连接并减少机械磨损的工业设备的感应充电场景。

优点与缺点

• 优点：免除机械连接器，便于密封/防尘设计，电气参数稳定，形状灵活并支持定制。
• 缺点：与有线充电相比端到端效率较低，若线圈错位可能产生发热，传输距离短需近距离对准，且控制与安全电路增加了系统复杂度。

选型建议

• 将线圈电感及其公差与无线充电控制器和目标工作频率匹配。
• 根据目标工作频率设计（典型 Qi 范围 ≈ 85–205 kHz）。
• 在满足尺寸限制的前提下平衡线径以控制 DCR 和发热。
• 选择合适厚度的铁氧体屏蔽以降低 EMI 并优化磁耦合。
• 根据设备空间与功率需求选择外/内径及厚度。

技术规格

• 电感范围：300–500 µH
• 公差：±5%
• 测试频率：125 kHz（文中亦提及 0.25 kHz）
• DCR：80–250 mΩ
• 额定电流：1–3 A
• 工作频率：85–205 kHz
• Q：≥ 30
• 绝缘电阻：≥ 100 MΩ
• 形状：圆形或方形，扁平螺旋
• 线材：漆包铜线
• 屏蔽：铁氧体片
• 绝缘材料：PET / PI
• 端子：焊盘或引线
• 安装：粘接固定
• 型号尺寸：WL 35 (Ø 外 35 mm / 内 15 mm / 厚 2.0 mm)、WL 43 (Ø 外 43 mm / 内 20 mm / 厚 2.0 mm)、WL 50 (Ø 外 50 mm / 内 25 mm / 厚 3.0 mm)
