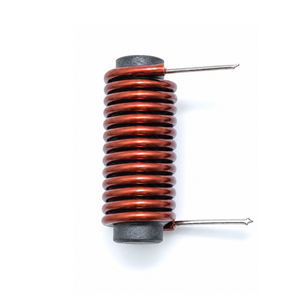

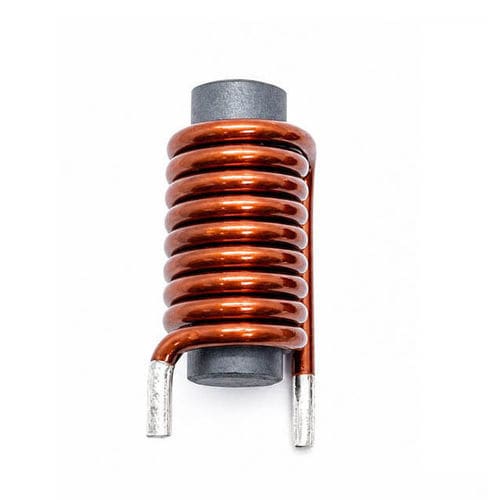

铁氧体电感器 WL1225

铁氧体磁心磁性RF 无线电频率

产品概述
WL1225 系列为铁氧体线圈天线，采用高磁导率铁氧体磁芯与精密漆包铜线绕制。适用于工业场景的紧凑型安装，与普通导线天线相比具备更高的磁敏感度和更便于集成的结构。可按需定制电感、工作频段、绕组形式和安装方式，适用于 AM 接收、RFID 读写器、IoT 传感器、导航模块及工业监测设备。

工作原理
天线将射频磁场集中到铁氧体磁芯中，变化的磁通在铜线绕组中感应出电压。铁氧体磁芯提高了有效磁导率，使得在 LF–MF 频段对较弱信号的接收性能优于同尺寸的空心线圈。绕组与磁芯构成可与电容并联调谐的电感电路，用以在目标频率产生谐振。方向性的磁响应有助于抑制干扰并在有限空间内优化定位。

主要特性

• 高磁敏感度，针对目标频段优化的高 Q 值
• 占板尺寸小（典型外形长度 25 mm）、重量轻
• 低功耗与稳定的电性能
• 绕组结构、铁氧体材质、电感值与安装方式可定制
• 可选封装：清漆、环氧或涂层以提高环境耐受性
• 适用于 LF–MF 工作频段（kHz–MHz）

应用

• AM 广播接收机及便携接收设备
• RFID 读写器、门禁及识别系统
• 物联网设备：智能电表、环境监测传感器、低功耗无线传感器
• 汽车电子：无钥匙进入、胎压监测、导航模块
• 工业自动化：无线传感、监测系统与设备间通信
• 小型消费类与专业电子设备

产品资料（概要）
项目 — 描述
铁氧体线圈电感 — 漆包铜线
线径 — 0.2 mm（可提供 AWG 选项）
绕组类型 — 单层圆形或分段绕组（可定制）
芯材 — 铁氧体磁棒
外形长度 — 25 mm
封装 — 可选清漆、环氧或涂层
安装 — 通孔支脚或定制安装

电气规格（典型）
参数 — 描述
电感范围 — 0.1 µH – 100 µH（可定制）
电感公差 — ±2%、±5%、±10%
直流电阻（DCR） — 根据线径和绕组定制
Q 值 — 高 Q，针对频段优化
自谐频率 — 依应用而定，通常较高
工作频率 — kHz 到 MHz 范围
额定电流 — 按设计指定
绝缘电阻 — ≥100 MΩ

优点

• 非常紧凑的安装尺寸与高灵敏度
• 良好的方向性特性，有利于接收与噪声抑制
• 适合 OEM 灵活定制（磁芯、绕组、连接器、安装）
• 在频率优化下可实现高 Q 值

缺点

• 与部分宽带天线相比带宽较窄
• 性能高度依赖铁氧体材料质量与正确的频率匹配
• 铁氧体磁芯脆弱，易受机械冲击损坏
• 对邻近金属物体和不当放置敏感

故障排查与常见问题

• 接收差 — 检查方向、磁芯是否损坏、绕组匝数是否足够及天线设计是否合理
• 频率不匹配 — 校验电感值及调谐元件
• 噪声高 — 改进屏蔽并远离干扰源
• 灵敏度下降 — 检查绕组质量或更换合适铁氧体
• 机械损伤 — 装配与运输时小心处理磁芯

附加说明
WL1225 系列支持 OEM 定制，包括电感范围、铁氧体材料、线径、安装方式及连接器设计，以满足工业应用要求。典型用途涵盖 AM 接收、RFID、IoT、汽车模块与工业传感器。

技术规格

• 型号：WL1225
• 磁芯：铁氧体磁棒
• 外形长度：25 mm
• 线材：漆包铜线，典型直径 0.2 mm（可选其他 AWG）
• 绕组：单层圆形或分段（可定制）
• 电感范围：0.1 µH – 100 µH（可定制）
• 公差：±2%、±5%、±10%
• 工作频率：kHz 至 MHz（可调）
• 绝缘电阻：≥100 MΩ
• 封装：清漆 / 环氧 / 涂层（可选）
• 安装：通孔支脚或定制安装
• 额定电流 / DCR：根据定制设计指定
