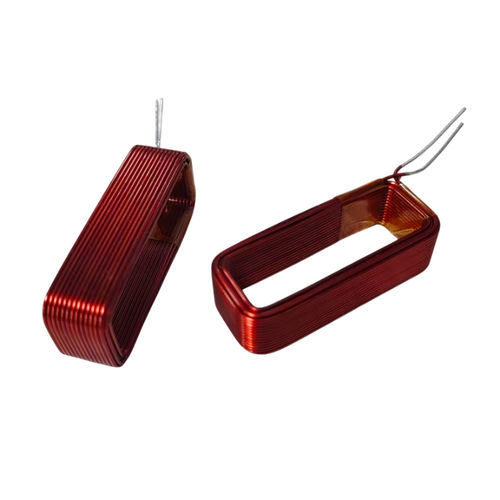

空芯线圈 WL4520

高频率RF 无线电频率通孔型

产品概述
WL4520 空心多层线圈是一种紧凑型电磁电感器，面向需要稳定电感、低损耗与高频性能的传感器及射频系统。空心多层绕组在避免磁芯饱和和铁磁损耗的同时提高了单位体积的电感密度，适用于精密信号处理与无线模块。

设计与定制
WL4520 采用漆包铜线多层绕制，优化以提高Q值并在连续运行下保持热稳定性。标准及定制选项包括线径、匝数、线圈尺寸、骨架材料与安装方式，可根据OEM需求配置。

主要特性

• 空心结构（无磁芯）— 无饱和问题
• 在射频/高频范围内优化的高Q值
• 电感线性好、信号失真小
• 工作温度范围内电感值稳定
• 紧凑的多层结构提高单位体积电感量

应用

• 无线充电线圈及无线供电模块
• 传感器信号调理（接近传感器、滤波）
• 机器人控制及高速控制电路
• PLC板、射频通信、滤波与时序电路
• 电机驱动、输送与分拣系统等自动化设备
• 需要低失真的工业测试与测量设备

优点与缺点

• 优点：无磁芯饱和的线性电感，无铁磁芯损耗，高频下Q值及效率改善，紧凑的高密度多层设计；适当设计可工作至约1 GHz。
• 缺点：在无高磁导率磁芯的情况下获得高电感可能需要更多匝数或更大尺寸（增加匝间电容与铜损）；与有芯电感相比泄漏场较大，可能需屏蔽或合理布局。

产品资料（结构）
项 目：绕组线 — 漆包铜线
线径：可定制（提供AWG选项）
绕组形式：多层圆形或分段绕组
芯材：空气（非磁性）
骨架：可选塑料或陶瓷
封装：可选清漆、环氧或涂层
安装方式：插件/定制

电气规格（典型）
电感范围：0.1 µH – 100 µH（可定制）
电感公差：±2%、±5%、±10%
直流电阻（DCR）：取决于线径与匝数（可定制）
Q值：高，针对目标频段优化
自谐频率：高，视应用而定
工作频率：kHz 至 MHz 范围（依设计而定）
额定电流：按设计定制
绝缘电阻：≥100 MΩ

如何选择

• 定义电气参数：所需电感、公差、DCR、额定电流及工作频率范围。
• 评估机械约束：外径、高度、安装类型与电路板可用空间。
• 考虑性能需求：目标Q值、热性能、EMI/EMC 要求与信号稳定性。
• 检查使用环境：工作温度范围、振动/机械应力、空间限制和工作循环。
• 确认定制选项：OEM尺寸、引线类型、特殊涂层与工程支持。

特性 / 技术规格

• 型号：WL4520
• 芯材：空气（非磁性）
• 绕组：漆包铜线，多层
• 电感（典型范围）：0.1 µH — 100 µH（可定制）
• 电感公差选项：±2%、±5%、±10%
• 工作频段：kHz — MHz（适用于RF/高频电路）
• Q值：高，按频段优化
• 直流电阻：取决于线规与匝数（可定制）
• 额定电流：按设计定制
• 绝缘电阻：≥100 MΩ
• 安装：插件或定制
• 可选项：骨架（塑料/陶瓷）、封装（清漆/环氧/涂层）、线径与匝数定制
