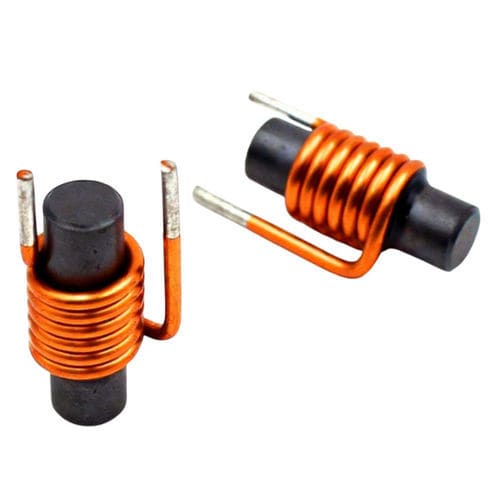

铁氧体电感器 WL0625

铁氧体磁心绕线高频率

概述
WL0625 铁氧体磁芯电感器在紧凑结构中提供稳定的电感值和较低的磁芯损耗，适用于现代电子设计。可在宽温度范围内连续工作，并针对高频开关与 EMI 抑制进行优化。典型应用包括开关电源、DC–DC 转换器和抗噪滤波电路。

结构与材料
采用绝缘漆包铜线绕制在铁氧体磁芯上，以提高电感并最小化涡流损耗。铁氧体的低导电性可减少高频下的发热并改善电磁干扰（EMI）性能。

形状与定制

• 可选形状：环形（toroidal）、棒状、鼓形磁芯及其他定制形状
• 可定制参数：电感值、额定电流、机械尺寸、公差、安装方式（轴向 / SMD）

应用

• 开关电源与 DC–DC 转换器（开关过程中的能量存储）
• EMI 滤波器与噪声抑制电路
• 消费电子（电视、笔记本、移动设备）
• 工业设备与电机控制系统
• 汽车电子（发动机控制、照明模块）
• 通信设备（路由器、射频模块、网络设备）
• 需要高效电力转换的太阳能逆变器与电池充电器

产品详情
OEM 铁氧体磁芯电感器，适合集成到电源转换与信号调理系统中。紧凑的结构与灵活的设计选项使其可用于汽车、工业和消费电子领域，同时限制电磁发射并便于经济化生产。

产品资料
电气规格
参数 符号 值 单位
电感 L 1 µH – 1000 µH µH
公差 ±L ±10% / ±20%
额定电流 Ir 0.1 – 5 A
直流电阻 DCR 0.01 – 5 Ω
磁芯材料 Ferrite
工作温度 -40 至 +125 °C

机械规格
参数 值
磁芯类型 Ferrite Core
结构 轴向 / SMD
线材 绝缘漆包铜线
绝缘 涤纶涂层
安装 PCB

优点 / 缺点

• 优点：高磁导率可实现紧凑型高电感设计；涡流损耗低、高频发热少；EMI 性能改善；适合批量生产的成本效益。
• 缺点：铁氧体磁芯脆弱，易受机械冲击；与某些金属磁芯相比饱和磁通密度较低，可能限制大电流性能。

技术规格

• 型号：WL0625
• 电感范围：1 µH – 1000 µH
• 公差选项：±10%、±20%
• 额定电流范围：0.1 A – 5 A
• 直流电阻（DCR）：0.01 Ω – 5 Ω
• 磁芯材料：Ferrite
• 结构类型：轴向, SMD
• 线材：漆包铜线
• 绝缘：涤纶涂层
• 安装：PCB
• 工作温度：-40 °C 至 +125 °C
