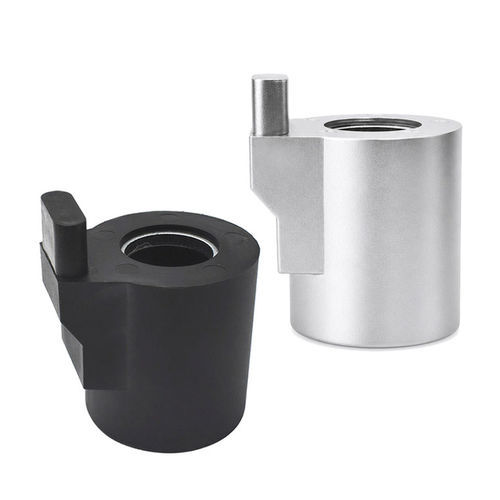

磁性线圈 WL4751

电磁绝缘交流

概述
WL4751电磁阀线圈是一种将电能转化为磁力以驱动阀芯的电磁执行器，用于控制液体和气体。提供AC和DC版本，电压、功率、绝缘等级和防护等级可定制。采用高品质铜线、精密绕组工艺和严格质检，以实现稳定磁力、快速响应、低功耗和长寿命。

工作原理
线圈为绝缘铜线绕在磁芯上结构。通电时，绕组电流产生磁场，吸引阀芯/衬铁并移动密封件以实现开启、关闭或调节流体通道。设计与性能的关键因素包括：

• 绕组匝数
• 铜线直径与质量
• 输入电压与电流
• 磁性材料质量与磁路设计
• 气隙设计
• 工作温度与使用循环

基本特性
具备工业级紧凑设计和高电磁效率。可用于连续或间歇运行，并可根据阀管尺寸、使用环境及性能要求进行定制。典型特征包括稳定磁力、快速响应与较长耐用性。

产品数据表
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

应用

• 气动阀和气动控制系统
• 液压阀和液压设备
• 水处理及流体控制系统（泵、过滤、灌溉）
• 气体控制系统
• 医疗设备与实验室设备
• 汽车系统（燃油、变速、制动、排放控制）
• 工业自动化、机器人及OEM设备

优点

• 响应快，切换可靠
• 体积小，电气控制简单
• 在合理规格下耗能低
• 可按电压、尺寸、功率与防护要求定制

缺点

• 热设计不当或电压不匹配会导致过热并缩短寿命
• 主要用于开关控制；实现精确比例控制需附加电子装置

故障排除（常见故障）

• 线圈不动作：检查电源、电缆、线圈连通性与接线
• 磁力弱：核对电压、线圈规格、磁性部件和气隙
• 过热：可能由过压、超出额定使用周期的连续运转或散热不足引起
• 阀动作慢：检查机械摩擦、污染或电磁力减弱
• 短路故障：可能由于绝缘损伤或潮气侵入

技术规格

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
