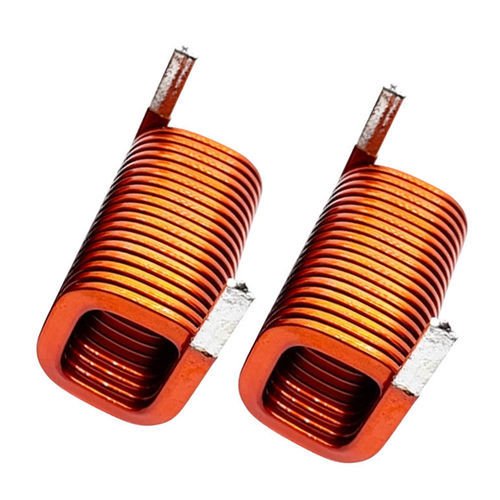

空芯线圈 WL3049

高频率RF 无线电频率微损式

概述
平面铜线圈是通过将平板（矩形或带状）铜导体绕制成线圈、螺旋或多层而形成的电气元件。与传统圆线线圈相比，平面铜线圈具有更大的表面积和更低的电阻，从而提高效率、散热性能和电流承载能力。可按需定制尺寸、形状和电感值，并可采用清漆、环氧或其他保护涂层进行封装。

主要用途与应用

• 无线充电系统（智能手机、可穿戴设备、电动汽车无线充电）
• 电力电子：DC-DC 转换器、逆变器、开关电源
• 射频系统与高频变压器
• 汽车电子：车载充电器、电池管理系统、EV 功率电子
• 医疗电子：成像系统、监测与精密设备
• 工业自动化：传感器、控制设备、机器人、物联网/工业4.0设备
• 可再生能源：太阳能逆变器、储能变流器

产品资料
Compact Flat Copper Coil | 描述：釉包铜带
导线直径 | 0.20（提供 AWG 选项）
绕组类型 | 单层圆形或分段绕组
磁芯材料 | 空气（非磁性）
占板长度 | 15 mm
封装 | 可选清漆、环氧或涂层
安装 | 插件 / 定制

电气参数（典型）
电感范围 | 0.1 µH – 100 µH（可定制）
电感公差 | ±2%，±5%，±10%
直流电阻（DCR） | 示例：5.5 匝时 14 Ω
Q 值 | 高，针对频段优化
自谐频率 | 高，依应用而定
工作频率 | kHz 至 MHz 范围
额定电流 | 按设计定制
绝缘电阻 | ≥100 MΩ

工作原理
平面铜线圈通过电磁感应工作：线圈中的电流产生磁场，用于存储和传递能量，并可在相邻导体中感应电流。平面导体的几何形状增加表面积并降低交流电阻（减小趋肤效应和邻近效应），因此适用于高频和大电流应用。

平面铜线圈特性

• 由于铜截面积增大，直流电阻更低
• 表面积更大，散热性能改善
• 结构紧凑、低外形，便于节省空间的集成
• 功率密度高，机械稳定性好
• 尺寸、形状和电感值可定制

优点

• 电气效率提高（DCR 降低）
• 热性能改善，工作温度降低
• 高频下性能更佳（减小趋肤与邻近损耗）
• 更高的电流承载能力与功率密度
• 支持自动化精密制造以保证一致性

局限 / 缺点

• 制造较复杂，通常比圆线线圈成本更高
• 平面导体柔性较差，限制某些绕组几何形状
• 需要专用绕制/成形设备和谨慎设计以避免寄生效应
• 设计或绝缘处理不当可能导致场分布不均或可靠性问题

故障排查

• 电感值低：检查线圈是否受损、设计是否错误或是否存在 EMI 源
• 过热：确认工作电流、散热条件、安装和热设计
• 效率降低：检查连接、氧化和高频损耗
• 开路：测量电阻以检测断线或焊点故障
• 短路：检查绕组间绝缘，如有内部短路需更换或重绕
• EMC 问题：增加屏蔽或与干扰源保持更大间距

选型与设计建议

• 先明确电气需求：电感、DCR、最大电流、电压和工作频率
• 评估热性能与持续工作时的散热管理需求
• 检查可用安装空间和安装选项（插件 vs 定制）
• 考虑环境条件（温度、湿度、振动）及所需保护涂层
• 当需特定电感/尺寸/电流额定值时，请求厂家质量数据与定制选项
• 在成本与性能间权衡；定制设计可能增加交期与单价

技术特性 / 规格

• 型号：WL3049
• 导体：釉包铜平带
• 导线直径：0.20 mm（提供 AWG 选项）
• 绕组：单层圆形或分段绕组
• 磁芯材料：空气（非磁性）
• 占板长度：15 mm
• 封装：清漆 / 环氧 / 涂层（可选）
• 安装：插件或定制
• 电感范围：0.1 µH – 100 µH（可定制）
• 电感公差：±2%，±5%，±10%
• DCR 示例：14 Ω（5.5 匝）
• 工作频率：kHz 至 MHz
• 绝缘电阻：≥100 MΩ
• 额定电流：按定制设计确定
