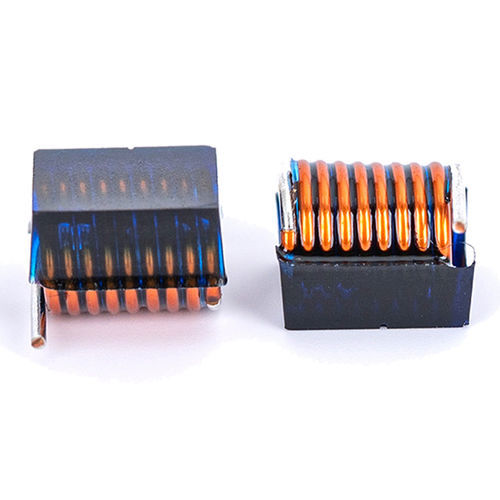

产品概述SMD空气电感为表面贴装绕线电感,采用空气作为磁路媒介以替代铁氧体或铁芯。由于无磁性芯材,可避免磁饱和和芯损,从而在高频下表现优异并具有较高Q值。此类紧凑的SMT元件适用于射频电路设计、无线通信、天线匹配和信号滤波,广泛应用于消费电子、汽车、工业及医疗设备等领域。
核心要点 - SMD空气电感空气芯设计在高频下损耗低,自谐频率高,无饱和且线性好。该类电感提供多种电感值和封装尺寸,可按OEM需求定制并适用于自动化SMT贴装。
数据表摘要(部分)描述:SMD空气电感 — 漆包铜线
线径:0.1 mm(可选AWG规格)
绕制方式:单层圆绕或分段绕制
芯材:空气(非磁性)— 铜导体
焊盘长度:10–15 mm
封装/涂覆:可选漆、环氧或涂层
安装方式:SMT / 可定制
电气规格(典型)电感范围:0.1 µH – 100 µH(可定制)
电感公差:±2%,±5%,±10%
直流电阻(DCR):按设计定制
Q值:高,按频段优化
自谐频率:高,视应用而定
工作频率:kHz至MHz范围
额定电流:按设计定义(受热限制)
绝缘电阻:≥100 MΩ
工作原理电流通过铜绕组产生磁场;由于磁路为空气,因此不存在铁磁芯常见的滞回损耗和磁饱和。感抗随频率升高而增加,使得此类线圈在滤波、降噪和阻抗匹配中对射频电路与无线系统非常有效。
工业及典型应用典型应用包括:
- 天线匹配网络
- 无线通信模块(Bluetooth、Wi‑Fi、GPS)
- 射频放大器、振荡器与滤波器
- 射频收发器和天线系统
- 要求电感稳定且失真低的医疗电子设备
- 汽车远程信息处理和导航单元
- 工业控制系统、测量仪器与测试设备
- 消费电子与物联网设备(紧凑SMT封装)
优点- 无磁饱和
- 无芯损 — 高频下损耗低
- 高Q值且线性优良
- 自谐频率高
- 信号失真低且温度特性良好
- 兼容表面贴装,有利于自动化组装
缺点- 与铁氧体芯件相比,单位体积电感较低
- 为达到相同电感可能需更大体积
- 能量储存能力较低 — 不适合能量存储类应用
- 若PCB布局不佳,更易受外部EMI影响
- 对高精度或高电感需求,成本可能较高
故障排查 — 常见问题与处理措施- 电感漂移 — 原因:机械变形或温度变化。处理:选用公差更严、温漂更好的器件。
- 过热 — 原因:工作电流超额。处理:降低电流,选择低DCR绕组或更高额定电流设计,并做好散热设计。
- 信号质量差 — 原因:Q值低或自谐频率不匹配。处理:选择高Q且自谐频率合适的空气电感。
- EMI干扰 — 原因:PCB布局不佳或靠近噪声源。处理:增加间距,改善接地与板级布局。
- 频率偏移 — 原因:寄生电容或公差问题。处理:复核谐振计算与元件公差。
- 焊接缺陷 / 开路 — 原因:回流条件不当或机械损伤。处理:检查焊点并遵循推荐的SMT回流曲线;谨慎搬运器件。
技术规格- 型号 / 系列:WL610
- 描述:SMD空气电感(漆包铜线)
- 线径:0.1 mm(可选AWG规格)
- 绕组:单层,圆形或分段绕制
- 芯材:空气(非磁性)
- 焊盘长度:10–15 mm
- 封装选项:漆、环氧或涂层(可选)
- 安装:SMT / 可定制选项
- 电感范围:0.1 µH – 100 µH(可定制)
- 公差:±2%,±5%,±10%
- 工作频率:kHz至MHz(射频应用)
- Q值:高(按频率优化)
- 自谐频率:高(视应用而定)
- DCR:按设计定制
- 额定电流:按设计定义(热限制)
- 绝缘电阻:≥100 MΩ
