空芯线圈 WL5058

绝缘高频率RF 无线电频率

概述

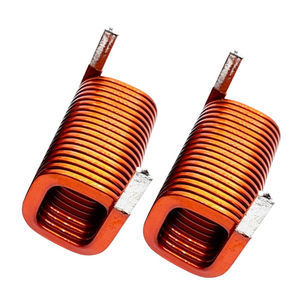

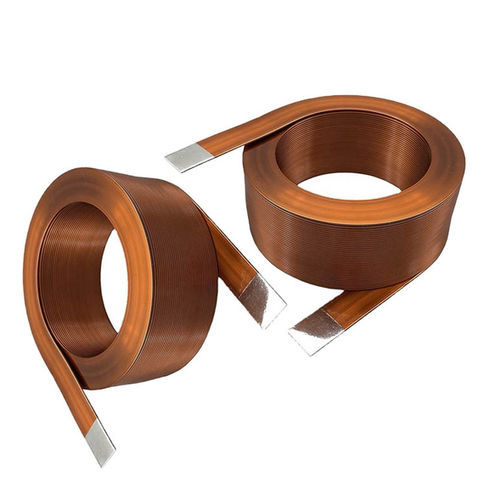

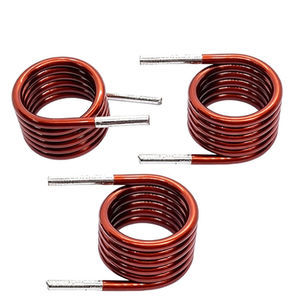

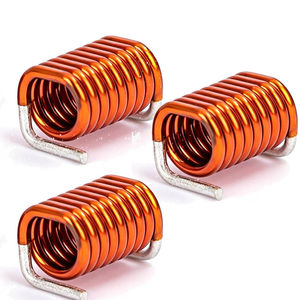

WL5058 扁平线圈为采用扁平（矩形）漆包铜导体制作的电磁绕组。扁平几何形状在绕组空间内增加铜填充量，从而改善电气效率与散热性能。WL5058 适用于需要紧凑型感性元件的工业应用，并可按需定制安装和封装选项。

产品要点
扁平导体可减小匝间空隙，增加导体接触面积，相比圆线绕组可降低直流电阻。WL5058 可按应用需求定制尺寸、感量、电阻、工作温度及安装方式。

技术参数（组成与机械）
项目：说明
扁平绕组线芯：漆包铜线
线径：0.45 mm（提供 AWG 选项）
绕组类型：单层圆形或分段绕组
芯材：空气（无磁性）、铜导体
占位长度：5 mm
封装：可选清漆、环氧或涂层
安装方式：通孔 / 定制

电气规格（典型值）
参数：说明
感量范围：0.1 µH – 100 µH（可定制）
感量公差：±2%、±5%、±10%
直流电阻（DCR）：示例 27 匝时 25 Ω
Q 值：高，针对频段优化
自谐频率：视应用而定，通常较高
工作频率：kHz 到 MHz 级别
额定电流：按定制设计确定
绝缘电阻：≥100 MΩ

扁平线圈的工作原理
电流通过扁平导体时产生电磁感应磁场。扁平几何提高铜填充率并减少气隙，提升磁效能、降低损耗并有利于散热。这些特性适用于电机、变压器、电磁阀和高频感性电路。

特性

• 铜填充率高，效率提升
• 直流电阻低，功率损耗减少
• 结构紧凑，适合受限安装空间
• 散热性能改善
• 单位体积磁场生成能力强
• 载流能力提高
• 绕组几何稳定，性能可重复
• 电磁噪声与振动减小
• 适用于宽频段，包括高频设计
• 可选清漆、环氧或涂层以增强环境防护

应用

• 电动机及电机控制系统（包括电动汽车应用）
• 用于逆变器和电源的变压器与功率电感
• 电磁阀、继电器与电磁执行器
• 汽车电子（喷射器、执行器、充电系统）
• 工业自动化、阀门与机器人设备
• 能量转换与储能系统（逆变器、转换器）
• 需紧凑型电感与执行器的医疗设备
• 射频与通信电路、航空航天电子与家用电器

优缺点
优点

• 更高利用率的绕组空间，单位体积性能提升
• 电阻降低，减少发热
• 实现相同性能下的器件小型化
• 热性能改善延长使用寿命
• 在许多设计中降低振动与电磁辐射

缺点

• 制造需要专用绕线设备
• 通常单价高于圆线线圈
• 弯折或不当处理可能损坏绝缘
• 紧凑结构可能增加现场维修难度

故障排查

• 过热：检查额定电流、散热与电源电压
• 绝缘损坏：检查涂层完整性并避免过度弯曲
• 磁力减弱：检查电压、连接与绕组连续性
• 噪音或振动：检查安装并稳定电源
• 短路：检查污染物与绝缘损坏
• 开路：检查焊点与导线完整性

常见问题 - 要点

• 什么是扁平线圈？ — 使用扁平/矩形导体绕制的电磁绕组，可提高铜填充率并改善热、电特性。
• 主要优点 — 空间利用率高、DCR 低、载流能力强、热性能优越。
• 常见用途 — 电机、变压器、电感、电磁阀、功率电子与射频电路。
• 定制化 — 感量、电阻、线径、绝缘、安装与封装可按应用要求定制。

规格（摘要）

• 型号：WL5058
• 线芯：漆包铜
• 典型线径：0.45 mm
• 绕组：单层圆形或分段
• 芯材：空气（无磁性）
• 占位长度：5 mm
• 封装：清漆 / 环氧 / 涂层（可选）
• 安装：通孔 / 定制
• 感量：0.1 µH – 100 µH（可定制）
• 公差：±2%、±5%、±10%
• 示例 DCR：25 Ω（27 匝）
• 工作频率：kHz–MHz
• 绝缘电阻：≥100 MΩ
