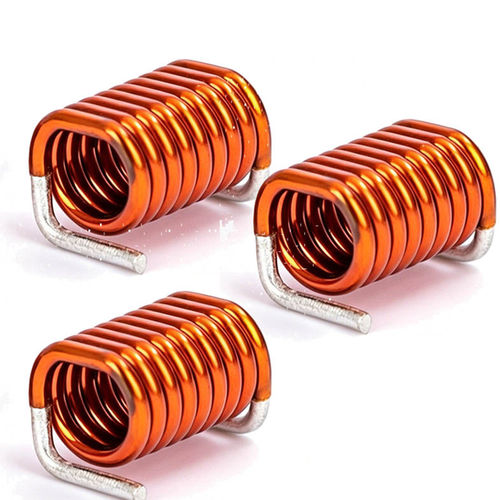

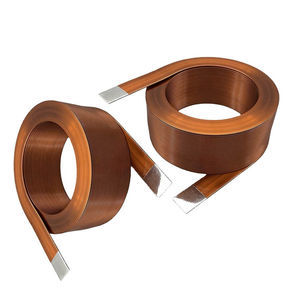

产品概述SMD 空心线圈 WL 1308 为表面贴装电感,采用空气(无磁性芯)与细漆包铜线绕制。针对高频应用设计,具有稳定的电感值、高Q值及无芯损耗的特性。典型应用包括射频前端、无线模块、物联网设备、无线充电系统及精密医疗电子等。
主要特性- 空气芯设计:无磁饱和及芯损失引起的失真
- 高Q值、低直流电阻,适用于RF/高频工作
- 电感值稳定、热稳定性良好
- 精细绕线工艺,支持不同线径和电感值选择
- 紧凑SMD封装,兼容自动化SMT贴装
- 快速信号响应,适用于精密RF电路的线性需求
- 支持OEM/ODM定制
产品详情 — 紧凑型SMD空心线圈WL 1308 采用精密绕线工艺制造,在小尺寸SMD封装中实现低损耗性能。空气芯结构避免磁芯饱和,提升高频性能。可选参数包括多种电感值、线径、封装处理和封装尺寸,便于PCB集成与自动贴装。
数据表(元件/机械)项目 — 描述
SMD 空心线圈 — 漆包铜线
线径 — 0.1 mm(提供AWG选项)
绕组类型 — 单层圆绕或分段绕组
芯材 — 空气(非磁性)
封装长度 — 10–15 mm
封装/涂层 — 可选清漆、环氧或涂层
安装方式 — 表面贴装(SMT),亦可按要求提供通孔安装
电气规格(典型)参数 — 描述
电感范围 — 0.1 µH – 100 µH(可定制)
电感公差 — ±2%、±5%、±10%
直流电阻(DCR) — 依据设计定制
Q值 — 高,针对指定频带优化
自谐振频率 — 高,视应用而定
工作频率 — kHz 至 MHz 级别
额定电流 — 按设计指定
绝缘电阻 — ≥100 MΩ
工作原理线圈通过电磁感应工作:电流流过绕组在线圈周围产生磁场。由于无磁性芯,磁通路径在空气中,避免磁芯饱和和相关损耗,因而在高频下表现可靠。电感用于信号滤波、阻抗匹配并在RF电路中存储少量能量。
工业应用- 射频通信设备、天线与射频放大器
- 无线充电垫及能量传输系统
- 物联网模块、蓝牙/Wi‑Fi/GPS及便携设备
- 高频滤波器、阻抗匹配与射频前端
- 医疗电子与精密传感器
- 航空航天与汽车高频子系统(需相应验证)
优点与缺点- 优点:无芯损耗、高Q、稳定电感、高频线性好且封装紧凑
- 缺点:相比铁氧体芯电感单位体积电感较低(达到大电感值需更多匝数/更大体积)、功率类能量存储较少、对邻近磁场敏感
制造注意事项与故障排查- 电感不稳定:检查匝数、绕组变形和焊点质量
- 过热:确认额定电流、线径和PCB散热设计
- RF 干扰:保持间距和方向,优化PCB布局以减少互感
- 机械损伤:运输与贴装时保护,采用合适包装与贴装参数
- 焊接不良:确保合适回流曲线、焊盘设计与PCB清洁
- 选型错误:在原型阶段验证频率响应与阻抗匹配
如何选择SMD空心线圈根据工作频率与匹配需求选择电感值。考虑Q值、DCR、额定电流、物理尺寸和封装占板面积。验证自谐振频率、热性能与机械公差。对于OEM订单,确认定制能力、RoHS合规、电气测试和可追溯性。
包装与搬运注意事项- 机械保护不足 — 使用泡沫或内隔以防止线圈变形
- 防潮措施差 — 真空包装或防潮袋以防氧化
- 卷盘间距不当 — 使用标准卷盘以便SMT取放
- 无ESD保护 — 使用防静电包装
- 标签不良 — 标注零件号、电感值、数量与批次信息
特性 / 技术规格- 型号:WL 1308
- 芯材:空气(非磁性)
- 导体:漆包铜线
- 电感范围:0.1 µH – 100 µH(可定制)
- 电感公差:±2%、±5%、±10%
- 线径:典型 0.1 mm(AWG 可选)
- 绕组类型:单层或分段绕组
- 封装长度:10–15 mm(典型)
- 工作频率:kHz 至 MHz
- Q 值:高(视应用而定)
- 自谐振频率:高(视应用而定)
- 额定电流:按设计指定
- 绝缘电阻:≥100 MΩ
- 封装/涂层:可选清漆、环氧或涂层
- 安装:表面贴装(SMT),如需可提供通孔/定制选项
