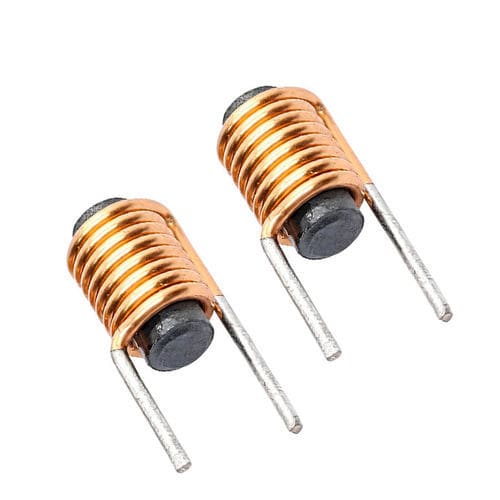

铁氧体电感器 WL0710铁氧体磁心磁性绕线
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 绕线, 磁性, 铁氧体, 铁氧体磁心
- 用电规格
- 高频率, EMI, RF 无线电频率
- 构造
- 通孔型
- 应用
- 用于电子元件, 工业, 用于电源切换, EMI 过滤, 汽车应用, 用于远程通信, 用于变流器
- 其他特性
- 铜, 漆包圆铜线, 封装, 圆形截面线, 环氧树脂内部
产品介绍
概述
铁氧体线圈电感器是一种无源元件，由漆包铜线绕制在铁氧体磁芯上。它在磁场中储能并调节电路中的电流。铁氧体材料在高频下具有高磁导率和低铁损，提升了电感器在电源和滤波应用中的性能。
产品概述
该类电感用于能量存储、滤波和EMI抑制。结构由磁棒形铁氧体磁芯和单层或分段铜绕组组成。WL0710系列提供多种几何形状和可定制绕组，适用于空间受限的PCB设计和需稳定电感与低电气噪声的开关电路。
工作原理
当电流通过铜绕组时，电能被转换为铁芯内的磁能。磁芯的高相对磁导率提升了电感量；电流变化根据楞次定律产生反向电压，以抑制突变电流。铁氧体材料在高频下降低涡流损耗，使该类电感在平滑与噪声抑制方面表现优良。
主要特性
应用
优点与缺点
故障排查
技术资料（摘要）
项目：铁氧体线圈电感器
线材：漆包铜线
线径：0.8 mm（可选AWG规格）
绕组类型：单层圆形或分段绕组
磁芯材料：铁氧体磁棒
封装长度：8 mm
封装：可选漆、环氧或涂层
安装：Through-foot 或定制安装
电气规格（典型）
电感范围：0.1 µH – 100 µH（可定制）
电感公差：±2%、±5%、±10%
直流电阻（DCR）：可按设计定制
Q值：高，针对目标频段优化
自谐频率：高，取决于应用
工作频率：kHz 至 MHz 范围
额定电流：按设计定义（考虑直流偏置与饱和）
绝缘电阻：≥100 MΩ
如何选择铁氧体线圈电感（要点）
计算与设计提示（摘要）
使用电感因子 A_L 进行初步选型：L = A_L × N²（L 单位为 nH，N 为匝数）。为提高精度采用磁路求解模型：ℛ = l / (μ0 × μr × A) 且 L = N² / ℛ_total，需包含气隙的磁阻。设计时考虑直流偏置、透磁率的频率依赖以及大气隙下的展布效应。
参数 / 技术规格
铁氧体线圈电感器是一种无源元件，由漆包铜线绕制在铁氧体磁芯上。它在磁场中储能并调节电路中的电流。铁氧体材料在高频下具有高磁导率和低铁损，提升了电感器在电源和滤波应用中的性能。
产品概述
该类电感用于能量存储、滤波和EMI抑制。结构由磁棒形铁氧体磁芯和单层或分段铜绕组组成。WL0710系列提供多种几何形状和可定制绕组，适用于空间受限的PCB设计和需稳定电感与低电气噪声的开关电路。
工作原理
当电流通过铜绕组时，电能被转换为铁芯内的磁能。磁芯的高相对磁导率提升了电感量；电流变化根据楞次定律产生反向电压，以抑制突变电流。铁氧体材料在高频下降低涡流损耗，使该类电感在平滑与噪声抑制方面表现优良。
主要特性
- 在kHz–MHz频段具有高磁导率和低铁损
- 结构紧凑轻量，适用于空间受限的电路板
- 对EMI具有良好抑制能力
- 借助铁氧体磁芯可实现较高电感值
- 支持漆包、环氧等封装选项及多种安装方式
应用
- 开关电源（SMPS）与电压调节系统
- 通信设备的滤波与EMI控制
- 汽车电子（ECU、信息娱乐系统、EV控制单元）
- 工业自动化：电机驱动、PLC与控制电路
- 可再生能源逆变器（光伏、风能）
- 需要噪声控制的消费电子（智能手机、笔记本、LED驱动）
优点与缺点
- 优点：高频性能良好、铁损低、体积小、EMI抑制效果佳
- 缺点：在高直流偏置下可能出现饱和（电感下降）、在极高频下损耗与材料等级相关、在恶劣环境中可能存在机械脆性、在重偏置下存在非线性行为
故障排查
- 若电感量下降或在高电流下过热，检查是否发生磁芯饱和
- 验证PCB布局与接地以优化EMI性能
- 使用LCR表测量电感与DCR以确认规格
- 检查磁芯是否有裂纹或机械损伤，如有则更换
- 使用热成像检测热点并验证热性能
技术资料（摘要）
项目：铁氧体线圈电感器
线材：漆包铜线
线径：0.8 mm（可选AWG规格）
绕组类型：单层圆形或分段绕组
磁芯材料：铁氧体磁棒
封装长度：8 mm
封装：可选漆、环氧或涂层
安装：Through-foot 或定制安装
电气规格（典型）
电感范围：0.1 µH – 100 µH（可定制）
电感公差：±2%、±5%、±10%
直流电阻（DCR）：可按设计定制
Q值：高，针对目标频段优化
自谐频率：高，取决于应用
工作频率：kHz 至 MHz 范围
额定电流：按设计定义（考虑直流偏置与饱和）
绝缘电阻：≥100 MΩ
如何选择铁氧体线圈电感（要点）
- 首先确定所需电感值与工作频率范围
- 考虑最大电流与直流偏置以避免饱和
- 选择适合工作频率的铁氧体材料等级以最小化铁损
- 为汽车与工业应用核查温度稳定性
- 在紧凑设计中评估尺寸与封装限制
- 确保低DCR以降低I²R损耗与升温
- 在对EMI敏感的应用中考虑屏蔽型方案
- 在实际工况下进行原型验证与测试
计算与设计提示（摘要）
使用电感因子 A_L 进行初步选型：L = A_L × N²（L 单位为 nH，N 为匝数）。为提高精度采用磁路求解模型：ℛ = l / (μ0 × μr × A) 且 L = N² / ℛ_total，需包含气隙的磁阻。设计时考虑直流偏置、透磁率的频率依赖以及大气隙下的展布效应。
参数 / 技术规格
- 型号：WL0710
- 磁芯材料：铁氧体（磁棒）
- 绕组：漆包铜线，单层或分段绕组
- 典型线径：0.8 mm（可选AWG规格）
- 封装长度：8 mm
- 封装方式：可选漆、环氧或涂层
- 安装方式：Through-foot 或定制
- 电感范围：0.1 µH – 100 µH（可定制）
- 公差选项：±2%、±5%、±10%
- DCR：按设计定制
- Q 值：高
- 工作频率：kHz 至 MHz
- 自谐频率：高
- 额定电流：按设计定义
- 绝缘电阻：≥100 MΩ
