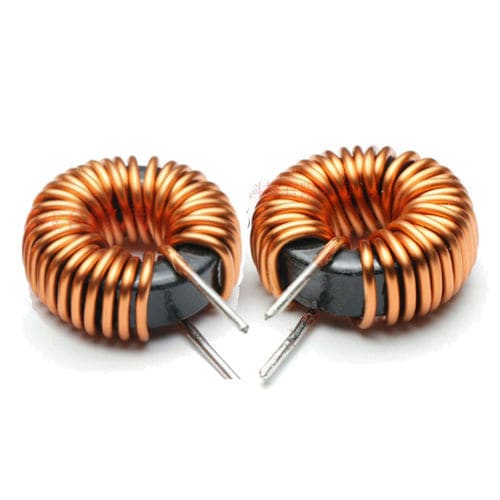

铁芯线圈 WL80125

直流大电流O-Ring

概述
Sendust环形电感 WL80125 是一种电感器，采用 Sendust（Fe‑Si‑Al）粉末金属环形磁芯和精密绕制的漆包铜线。Sendust磁芯具有较低的铁损、高的饱和磁通密度以及在直流偏置和温度变化下的电感稳定性，使 WL80125 适用于中高电流的电源转换和滤波应用。

主要特性

• Sendust（Fe‑Si‑Al）环形粉末磁芯
• 宽范围电感：1 µH – 10 mH
• 低铁损与高饱和磁通密度
• 在温度和直流偏置下电感稳定
• 紧凑的环形结构，减少磁漏
• 漆包铜线绕组，绝缘可靠

典型应用

• 开关电源与稳压器
• DC–DC 转换器
• EMI/RFI 滤波与噪声抑制电路
• 太阳能逆变器与可再生能源电子设备
• 工业电力设备与电机驱动
• 汽车电力电子与电池充电器
• UPS 及其他电力转换系统

优点

• 较高的饱和磁通密度使其在电流处理能力上优于许多铁氧体电感
• 在常见开关频率下铁损较低，可提高效率
• 环形结构降低外部磁漏
• 良好的热稳定性与机械耐久性，适合工业环境

缺点

• 在相同电感下可能比铁氧体电感体积大或更重
• 材料与制造（粉末磁芯、精密绕制）成本可能更高
• 环形绕制在某些配置下可能更费人工

典型参数

• 磁芯材料：Sendust（Fe‑Si‑Al）
• 电感范围：1 µH – 10 mH
• 额定电流：1 A – 50 A
• 饱和电流：最高可达 80 A（视型号而定）
• 工作频率：约 10 kHz – 300 kHz
• 工作温度：-40°C 至 +125°C
• 绝缘 / 绕组：漆包铜线
• 磁芯形状：环形（低漏磁）

技术规格

• 型号：WL80125
• 磁芯：Sendust（Fe‑Si‑Al）
• 电感：1 µH – 10 mH（取决于匝数与几何形状）
• 额定电流：1–50 A（取决于应用）
• 饱和电流：最高可达 80 A
• 频率范围：10–300 kHz（典型）
• 温度范围：-40°C 至 +125°C
