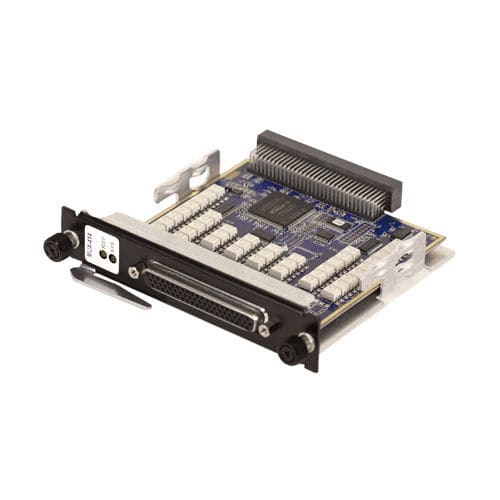

板多路转换器 DNx-MUX-414 series

DNR/DNF/DNA-MUX-414提供14个独立的一比三开关，分别用于UEI的RACKtangle、FlatRACK和Cube机箱。MUX-414板设计用于各种开关和数字控制应用，特别是在SIL应用中进行连接。在典型的SIL应用中，这允许每个飞行计算机信号连接到实际的训练器、模拟设备、第三个测试或错误信号，或保持开放以模拟断线或其他开路情况。 每个通道能够切换高达±48 VDC的电压，峰值小于±48 VDC的交流波形或高达34Vrms的正弦信号。每个通道的额定连续工作电流为1 A DC或ACrms，开关电阻小于0.2欧姆（典型值，不包括外部电缆）。所有继电器在上电/复位时默认为 "打开"。支持高达250Hz的开关率，所有通道默认为先断后续的继电器操作。每块板子在通道之间以及板子、立方体和其他已安装的I/O板之间提供350VDC隔离。 所有的连接都是通过一个方便的62针D型连接器进行的，确保在获得配合的电缆或连接器方面没有问题。用户还可以通过DNA-CBL-62电缆将DNx-MUX-414板连接到我们流行的DNA-STP-62螺钉接线板。这些电缆是完全屏蔽的，有1、3、6、10和20英尺长的版本。
