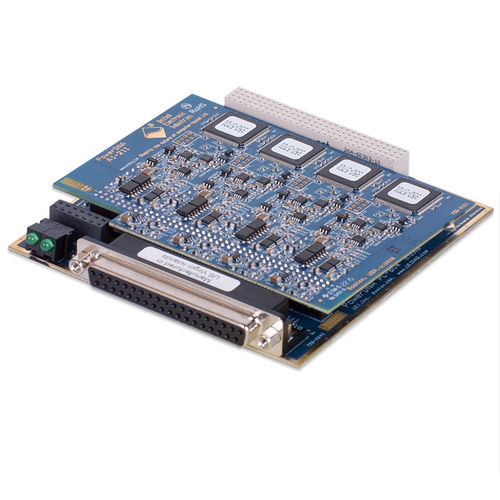

模拟输入卡 DNx-AI-211 series

数字用于振动传感器多通型

DNx-AI-211是一个高性能、四通道的振动测量板。该板专门设计用于直接连接工业标准的两线制振动传感器（如ICP和IEPE）。每个通道都是基于它自己的24位A/D转换器。这种每通道的A/D模式允许所有四个通道同时采样，使不同通道上的振动数据在时域上很容易被关联起来。该板将对所有四个通道进行采样，最高可达125kSPS（板的最大吞吐量为500kSPS）。使用机箱强大的触发/同步接口，多个板卡甚至多个机箱上的通道都可以轻松配置为同时采样。 该板的24位转换器提供了卓越的精度，在5kHz时的信噪比（SNR）为109dB，在该板的125kSPS最大采样率时为97dB。24位转换器还提供了所需的动态范围，以监测从最小的信号到单一输入范围内的满刻度冲击。然而，在那些对极低电平信号需要更高分辨率的少数情况下，AI-211输入放大器提供了4个不同的输入范围，从+25/-13 VDC到±3.125VDC。 抗混叠过滤是由模拟和数字FIR滤波器组合提供的。数字滤波器允许低通带纹波（±0.005 dB）、陡峭的回落和低阻带底限（-100 dB）的组合，这是简单的模拟滤波所无法达到的。滤波器的数字性质也确保了每个滤波器引起相同的相移，因此没有滤波器引起的通道间相位抖动会影响或破坏后续分析。
