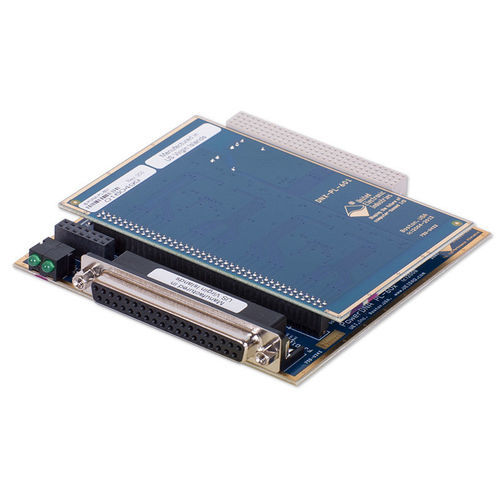

倒计数器 DNx-CT-601 series

DNx-CT-601是一个通用的计数器/定时器板（层），提供八个独立的32位通道，每个通道都有过压保护和光隔离。它们使用来自一个负载寄存器和两个比较寄存器的值，在一些灵活的模式下进行向上/向下计数。它们可以作为一个事件计数器，进行宽度/周期测量，并在正交编码模式下运行，由用户设定计数方向。对于输出模式，该板提供了1-shot和Universal PWM操作。 特点 8通道、32位计数器/定时器/PWM板 8个独立的计数器/定时器单元 每通道32位预分频器 具有累积结果的多周期计数器 可与内部（66 MHz）或外部（最大16.5 MHz）时间基点一起工作 每个计数器上有256 x 32位输入FIFO和256 x 32位输出FIFO 在外部时钟和门控输入上进行跳脱/跳动消除 8种计数模式
