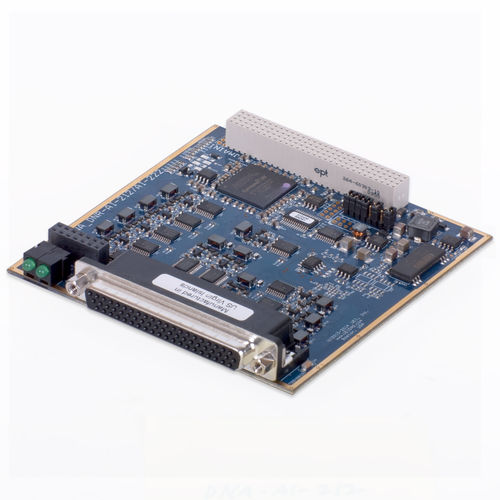

模拟输入卡 DNx-AI-212 series

用于热电偶用于测量温度多通型

DNx-AI-212是12通道完全隔离、同时采样的热电偶输入板，分别与UEI流行的Cube和RACKtangle机箱兼容。DNA/DNR版本在电子方面是相同的。DNx-AI-212具有±2.048 V输入范围和24位转换器。在大多数TC类型使用的16增益下，AI-212提供7.6纳伏的输入分辨率。 每个通道的A/D配置允许以每个通道1800 S/s的速率（21600 S/s总量）同时采样。每通道A/D配置实际上消除了输入串扰和通道沉降时间问题。 DNx-AI-212是一个理想的、高精度的热电偶测量设备，在所有标准热电偶（包括J、K、T、S、E、R）上提供小于0.1°C的偏移和增益误差。这种精度与350 VDC/Vrms通道对通道和通道对机箱的隔离相结合，使该板成为工业温度测量的完美解决方案，即使在高压环境下使用非隔离热电偶也是如此。 此外，DNx-AI-212的设计是为了利用极其精确的ADT 7420数字温度传感器，它提供了一个专门的CJC测量。CJC传感器从外部安装在DNA-STP-AI-212的螺丝端子板上（购买时已包括）。包含的软件将执行所有需要的TC线性化和CJC补偿，并在需要时返回℃、K、°F或°R数据。一个开路的热电偶检测电路也已经实现。
