4通道,16位,LVDT/RVDT接口
功能特点
4个LVDT/RVDT输入通道或模拟输出
16位分辨率
支持4线、5线和6线设备
每通道2至6.7Vrms的可编程激励
100 Hz至5 kHz的激励频率范围
高达50 mA的激励电流
完全隔离(陈到陈和陈到机箱)。

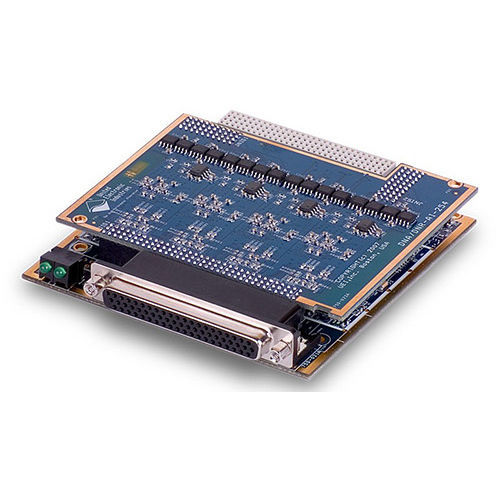

DNx-AI-254是一个四通道LVDT/RVDT输入和输出模拟板,用于UEI强大的数据采集和控制机箱。该板非常适合于许多行业的各种旋转和线性运动测量。该板还提供独特的LVDT/RVDT模拟输出能力,旨在为航空电子测试和模拟器应用提供刺激。电路板上的四个通道中的每一个都可以被配置为带激励的输入通道或输出/模拟器。
4个输入通道与4线、5线和6线LVDT/RVDT配置兼容。该板的高精度电路与每个通道的独立16位A/D转换器相结合,使整体测量精度优于0.1%。根据参考频率,输入可以以每秒500个读数的速度进行读取。
每个通道提供一个独立的激励输出,用户可在50至5000赫兹的频率下,在2至6.7Vrms之间进行编程。激励输出能够驱动高达50毫安的电流,适合驱动低至90欧姆的初级阻抗,激励高达6Vrms。
---
