FPGA接口卡 DNx-1553-553 series
以太网工业MIL-STD-1553

FPGA接口卡
FPGA接口卡
添加到我的收藏夹
添加到产品对比表


产品规格型号

总线标准
FPGA
总线
以太网
应用
工业
其他特性
MIL-STD-1553

产品介绍

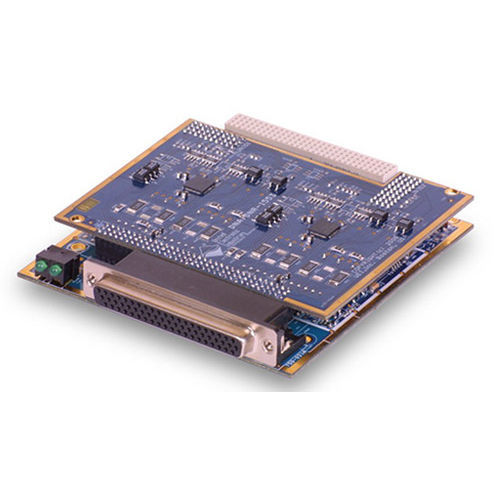

MIL-STD-1553双通道接口板 DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 特点 2个独立的、双冗余的总线接口 总线控制器(BC)、远程终端(RT)或总线监控(MT)模式 多个RT模拟,最多32个RT 支持1553A、1553B(包括通知2)和1553C支持 变压器或直接耦合 1553到以太网转换器 DNx-1553-553是一个高性能的双通道MIL-STD-1553卡,是一个完美的MIL-STD-1553到以太网转换器。每个通道完全独立运行,提供完整的双冗余MIL STD 1553接口。每个通道可以设置为MIL STD 1553a、MIL STD 1553b、MIL STD 1553c,而 "b "接口完全实现了规格通知1和2。每个通道都是变压器耦合的,尽管直接耦合也可作为一个选项。 大多数1553卡的功能是由板上的FPGA实现的。这大大减轻了Cube CPU的负担,并确保DNx-1553-553不会干扰其他安装的I/O板的功能。 每个通道可独立配置为总线控制器(BC)、远程终端(RT)或总线监视器(MT)。作为总线控制器,该板支持所有标准的BC-RT、RT-BC和RT-RT传输以及模式代码、单次传输和广播信息传输。对远程终端的支持使板子可以设置在一个RT地址上,或者模拟整个总线,最多32个不同的RT。RT的实现支持单倍、双倍和循环信息缓冲。总线监控(MT)模式提供监控所有活动的能力,或根据RT地址或模式代码选择活动。

---

PDF产品目录
