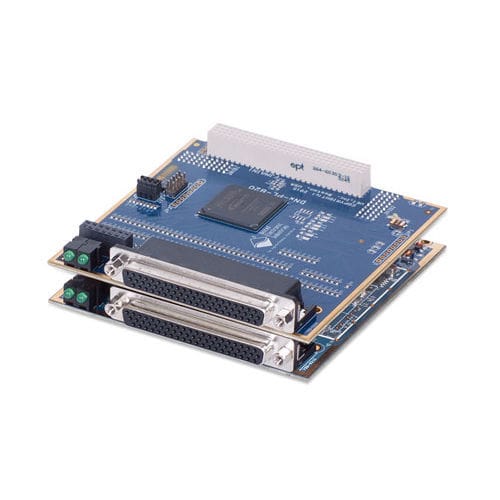

DNx-PL-820是用户可编程的FPGA板。该板允许FPGA编程人员在DNx系列及其支持的各种平台上增加自定义FPGA功能。
DNx-PL-820是一个两块板子,底座/子卡产品。底板(DNR RACK中的左边)包括一个Cyclone II FPGA,而上板(RACK中的右边)提供一个MAX 10 FPGA。Cyclone板专门用作DNxbus和MAX 10 FPGA芯片之间的接口。用户可以使用流行的Altera开发工具对MAX 10芯片进行完全编程,包括嵌入式Nios II处理器。
MAX 10板允许用户开发的FPGA应用在板上安装和运行。104个GPIO引脚从MAX 10 FPGA中引出,可用于连接用户I/O。在Cyclone板的I/O连接器上提供了51位,而在MAX 10板的连接器上提供了53位。
MAX 10具有各种独特和强大的功能,使其成为定制FPGA目标的理想选择。这些特性包括独特的即时启动能力,允许MAX 10应用程序立即开始运行,而不考虑Cube或RACKtangle是否已完成其启动过程。MAX 10还支持用户和双配置FLASH、DSP块和Nios II嵌入式处理器功能。
MAX 10芯片可以通过JTAG接口编程,该接口被带出I/O连接器,或者通过UEI提供的工具对DNA背板(viathe Cyclone芯片)进行编程。当安全问题需要时,板上的一组跳线允许禁用JTAG接口。
---
