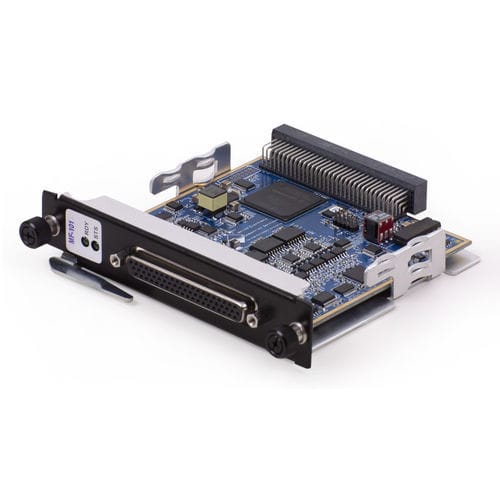

数字I/O卡 DNx-MF-101 series

模拟TTLRS-232

DNA/DNR/DNF-MF-101是多功能模拟和数字I/O板，分别用于UEI的Cube/RACKtangle/FLATRACK I/O机箱。该板提供强大的I/O组合，包括16个单端/8个差分模拟输入，2个模拟输出，20位数字I/O，一个I2C端口和一个RS-232/422/485端口。 该板提供8个软件可选择的A/D范围，从±80V到±0.156V，分辨率为18位。±80伏范围使DNx-MF-101成为许多汽车、航空和发电应用的理想测量解决方案，在这些应用中，许多DAQ产品的10伏最大输入范围在没有外部信号调节的情况下无法使用。高电压 "和 "低电压 "配置在每个通道的基础上都是可编程的。可编程增益与该板的18位A/D转换器相结合，可提供低至1.19微伏的分辨率。DNx-MF-101在每个通道上提供高达每秒2000次的采样率（总采样率为16 k/s）。还提供两个±10电压或电流（如4-20mA）的16位模拟输出。 该板提供20位的数字输入/输出，分成16位的工业电压，每一位可以独立设置为输入或输出。还提供4位TTL电平的DIO（作为I/O在两组中进行编程）。工业输入和输出的工作范围很广，从3.3V到55 VDC。工业范围（非逻辑电平）的输入有可编程的上拉/下拉电阻，允许输入监测连接到电源电压或地面的触点。
