2通道,16位,同步/Resolver接口
芯片
2个输入/输出通道
16位分辨率
3线制(同步)和4线制(分解)输入
每个通道都有基准输出
2至28Vrms的可编程基准
50赫兹至4000赫兹
28 Vrms输出,1.2 VA,无需外部缓冲器
完全隔离(陈到陈和陈到机箱)。

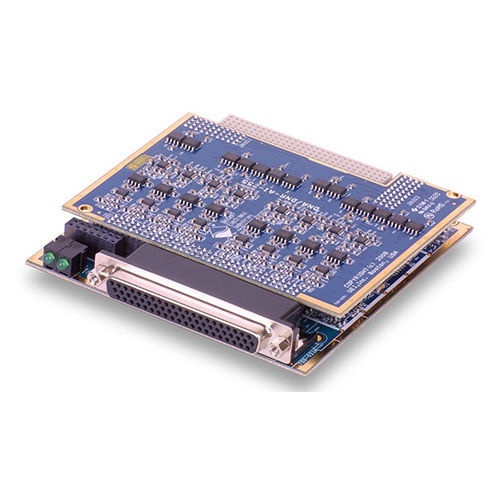

DNx-AI-255是一个双通道同步/Resolver输入和输出板。该板适用于各种测试、测量和控制应用,也适用于测试和模拟器应用的模拟输出。该板可配置为两个输入,两个输出,或一个输入和一个输出。
该板提供2个输入通道,可以监测3线同步器或4线旋转变压器。该板的高精度电路与每个通道的独立16位A/D转换器相结合,使测量精度达到±2.6弧分。根据参考频率的不同,输入的读取速率可以达到800rps。
每个通道都提供自己的可编程参考,在50至4000赫兹的频率下,输出可在2至28Vrms之间独立编程,最高可达1.2VA。
DNx-AI-255还提供两个同步或旋转变压器输出通道,非常适合驱动姿态指示器等项目,或作为各种同步或旋转变压器输入设备的测试源。每个输出都接受一个独立的参考信号,并提供16位输出分辨率。每个通道将在1.2 VA时驱动高达28 Vrms,而不需要外部缓冲。
---
