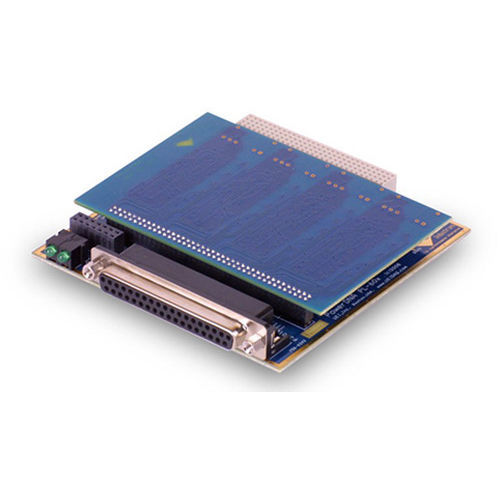

以太网接口卡 DNx-SL-501 series

RS-232RS-485RS-422

DNx-SL-501是用于UEI强大的Cube、RACKtangle和FLATRACK I/O机箱的4端口串行通信层。该板提供完全隔离的串行接口，可通过软件配置为RS-232或RS-485。 DNx-SL-501在RS-485模式下支持高达2 Mbit/s的传输速度，或在RS-232模式下支持高达256 Kb/s。该板的一个特殊版本被指定为DNx-SL-501-804，支持高达4 Mbit/s的波特率。该板在每个端口使用16550C UART仿真（仅FIFO模式）并支持 半双工和全双工模式的RS-485。 当DNx-SL-501以RS-485模式使用时，它与RS-422网络兼容。 RS-485模式时，与RS-422网络兼容。该层为RS-485通信提供200Ω的软件可选TX和/或RX终端。DNx-SL-501是将基于串行的数据采集设备连接到以太网的理想解决方案，也是与各种基于串行的设备和传统DAQ系统的接口。除了标准的串行I/O功能外，DNx-SL-501还提供一系列附加功能。这些功能包括 完全可定制的波特率，由可编程PLL在每个通道基础上生成，范围从300波特到2M波特 可编程的字符间延迟（需要驱动/模拟一些航空电子仪器）/可编程的帧间延迟（用于安排不同速率的帧） 如果没有及时从主机发送新的数据，则自动重复最后一帧（需要在许多航空设备上保持 "inop "标志的快乐）。 在8位模式下无/偶数/奇数/空间/标记奇偶校验，在9位模式下每符号可编程。
