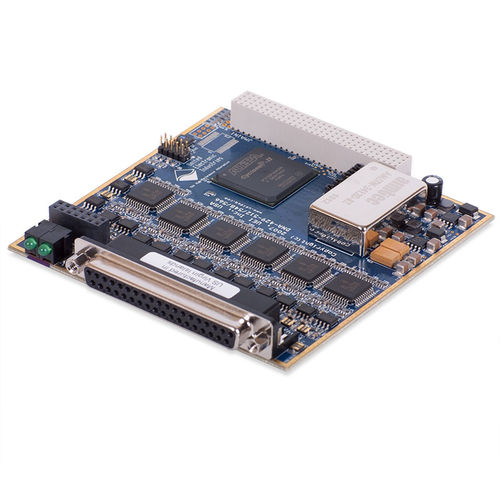

多通型接口卡 DNx-429-566 series

ARINC 429

DNx-429-566是一个12通道（6个TX，6个RX）ARINC-429通信接口。该板完全符合ARINC 429规范，支持高速（100 kHz）和低速（12.5 kHz）操作。通道速度可以通过软件选择，以两个通道为一组。即使所有通道都设置为高速模式，所有RX和TX通道都使用256字的FIFO，也能保证数据的完整性。 接收通道包括对标签进行过滤的能力，这样只有来自选定通道的数据被捕获。过滤器可以被设置为转发来自1到255个标签的数据，也可以被禁用，这样所有的数据都会被捕获，无论来源如何。用户也可以在一个标签的基础上选择是否转发所有的数据，或者只转发自上次传输后发生变化的数据。每个通道都可以被设置为基于源/目的标识符（第9和10位）的数据接收过滤。匹配所需SDI的字被转发，而那些不匹配的字被忽略。每个收到的字都可以用接收的日期和时间打上时间戳（10微秒分辨率）。奇偶校验错误可以被标记出来，错误的数据在板级被捕获，或者RX通道可以被配置为 转发带有非法奇偶校验位的数据。
