16-通道,24位120 kS/s高速同时采样A/D板
特点
16个差分模拟输入通道
同步采样(每个通道有一个A/D转换器)
每通道采样率120 kHz(最大1600 kHz板)。
24位分辨率
"开放 "输入接线检测
输入超范围检测
增益 - 1、2、4、8、16、32和64
与DNx-AI-207的引脚兼容

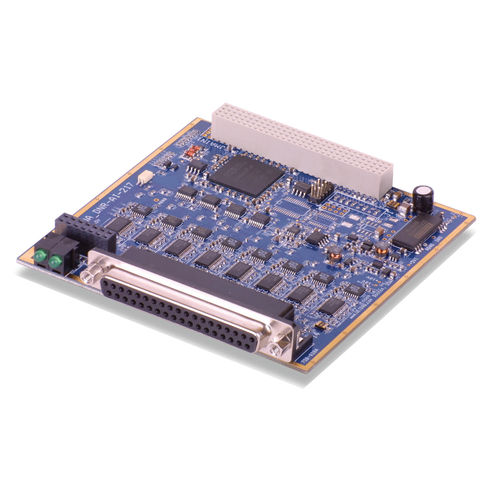

DNA-AI-217和DNR-AI-217是16通道同时采样A/D板,分别与UEI流行的Cube和RACKtangle机箱兼容。DNA/DNR版本在电子方面是相同的,具有24位的分辨率和7个软件可选择的输入范围。DNx-AI-217与流行的DNx-AI-207板引脚兼容,为那些寻求更高的分辨率、更高的采样率或同时采样输入的用户提供了一个简单的升级途径。
每个通道的A/D配置允许通道以每个通道120 kS/s的速率同时采样(整个板子最大聚合1600 kS/s)。每通道A/D配置实际上消除了输入串扰和通道沉降时间问题,即使连接到高阻抗信号源。
DNx-AI-217与Cube/RACKtangle完全隔离,过压保护高达±40 V(电源开启或关闭)。当电源被移除时,输入进入高阻抗模式,使AI-217成为冗余测量/控制应用的理想选择。
DNx-AI-217是UEI流行的Guardian系列中的一员,提供高水平的用户诊断功能。AI-217板提供开放的输入检测功能,以及检测输入过压条件的能力。
---
