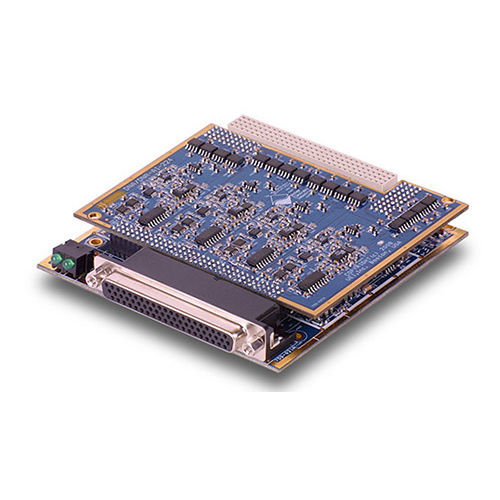

模拟输入卡 DNx-AI-224 series

4通道用于应变仪

DNx-AI-224是高速的四通道应变计输入板，分别用于UEI的数据采集和控制立方体和RACKtangle I/O机架。这些板卡提供了高速、精确和连接灵活性的理想组合，适用于各种应用。 模拟输入提供18位的分辨率，采样率高达每秒100千次。每个通道都有一个A/D转换器，所有四个通道都是同时采样的。18位的分辨率与板卡的自动偏移归零和自动增益校准相结合，确保了测量的极其精确。每个通道还包括一个自动配置的抗混叠滤波器，以匹配采样率（*详情请见下页的说明）。 DNx-AI-224接受来自全桥、半桥或四分之一桥测量仪和称重传感器的输入。桥式完成电阻是内置的，可用于120、350和1000欧姆的量具。当然也可以测量任何电阻值的全桥量具。每个通道提供一个独立的激励输出，可编程的范围是0到±10 Vdc，步长为65535。激励输出每个可以驱动50mA，允许1k电桥在±10 Vdc下驱动，350欧姆电桥在±8.75 V下驱动，120欧姆电桥在±3 Vdc下驱动。 该板提供板载压缩和张力分流器校准，分流器校准值可在10 k和170 k欧姆之间选择，步长为256。还提供了外部的、用户提供的分流电阻的连接。
