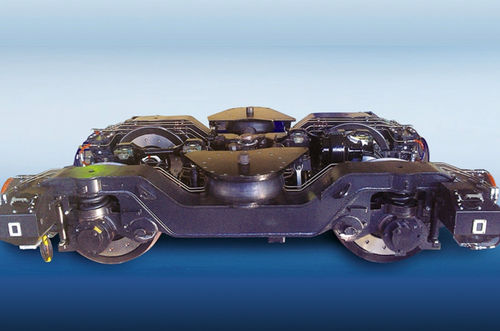

机车转向架 68-7085

1520 mm碟式制动器动力

68-7085型双轴驱动转向架无摇篮型设计用于在1520 mm轨距铁路上以140 km/h的设计速度运行的液压机械变速箱柴油列车下滚动。 转向架配备： - 带有轴箱、车轮制动盘和安装在轴中部的变速箱的车轮组； - 轴箱（初级）弹簧悬挂的螺旋弹簧； - 中央（二级）弹簧悬挂的气动弹簧； - 液压减震器 - 垂直和水平； - 盘式制动元件； - 扭转装置； - 包括防滑装置传感器、轴箱加热控制系统传感器和КЛУБ-У系统传感器的电子系统； - 向车轮与轨道接触区供砂系统。 技术特性 参数名称和尺寸 | 单位 | 规范值 --- | --- | --- 质量 | kg | 9200 基座 | mm | 2 560 铁路轨距 | mm | 1 520 设计速度 | km/h | 140 乘坐平稳性指标，不超过 | | 2.8 车轮组对轨道的最大静态负荷，不超过 | kN (tf) | 196.0 (20.0) 总体尺寸： - 长度 - 宽度 - 高度 | mm | 4300 3010 1050 车轮直径 | mm | 957
