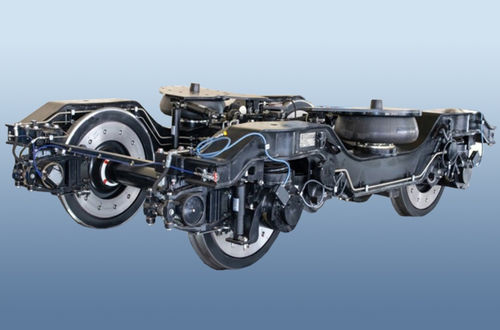

货车转向架 68-7090-02/03

1520 mm碟式制动器两轴

双轴非驱动无摇篮型转向架mod. 68-7090-02/03设计用于在1520 mm轨距铁路上以140 km/h的设计速度在柴油列车车厢下滚动。 转向架配备： - 带有轴箱和车轮制动盘的车轮组； - 轴箱（初级）悬挂的螺旋弹簧； - 中央（二级）悬挂的气动弹簧； - 垂直和水平的液压减震器； - 盘式制动元件； - 扭转装置； - 包括防滑装置传感器、监测轴箱加热的传感器和КЛУБ-У系统传感器的电子系统； - 自动集中法兰润滑系统（ACCS）。 技术特性 参数名称和尺寸 | 单位 | 规范值 --- | --- | --- 质量 | kg | 7200 基座 | mm | 2560 轨距 | mm | 1520 设计速度 | km/h | 140 乘坐平稳性指标，不超过 | | 2.9 车轮组对轨道的最大静态负荷，不超过 | kN (tf) | 196.0 (20.0) 总体尺寸： - 长度 - 宽度 - 高度 | mm | 4253 2900 1050 车轮直径 | mm | 957
