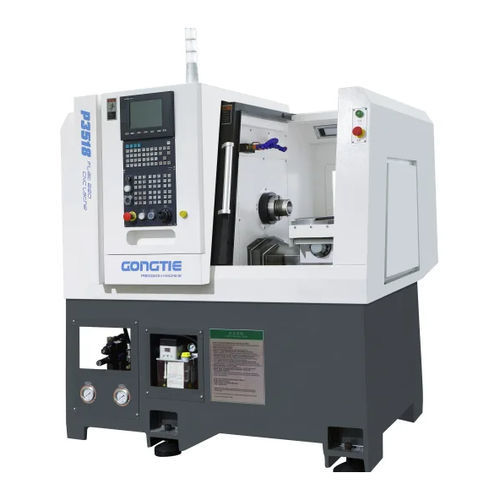

CNC数控车床 P3518卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- A2-5
- 传动系统
- 直接传动
- 应用
- 小型零件生产
- 性能
- 高精度
- 组合功能
- 铣削
- 选项和配件
- 集成棒材送料机
- 直径
360 mm
(14.17 in)- 旋转速度
6,000 rpm
(37,699.112 rad.min-1)- 零件长度
100 mm
(4 in)- 最大切割直径
100 mm
(4 in)- 舵机通道
25 mm, 35 mm
(1 in, 1 in)- 行程X
320 mm
(13 in)- Z轴
175 mm
(7 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
8.5 kW
(11.6 hp)- 最大扭矩
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- 切削液容量
38 l
(10 gal)- 整体长度
1,595 mm
(63 in)- 整体宽度
1,428 mm
(56 in)- 总高度
1,700 mm
(67 in)- 重量
1,600 kg
(3,527 lb)
产品介绍
概述
主要部件与特点
技术参数
标准配置与可选项
- P3518为平床身数控车床，适用于高精度小零件加工，设计以刚性、热稳定性和产线自动化集成为目标。
- 标准数控：Syntec 22TA（可选 FANUC 或 SIEMENS）。
主要部件与特点
- HT300 铸铁床身，耐热涂层，提供高刚性与振动抑制。
- 直驱同步主轴，油冷设计，保证恒定转矩、低振动及高精度定位（主轴通孔 φ48 mm，主轴鼻 A2-5）。
- 5 工位排刀刀架，适合小件的车削与车铣复合加工。
- PMI 丝杠与直线导轨（C3 等级），保证精确进给与定位。
- 液压夹紧系统与外置液压站（Seven Ocean），用于工件夹紧与顶尖功能；液压油箱 20 L。
- 前置油性润滑系统（2 L）与 38 L 冷却液箱及泵，用于刀具冷却与排屑。
- 低压电器采用 Schneider，电控柜带空调以确保热保护。
- 整机封闭防护并设内部围栏，保障安全与车间清洁。
技术参数
- 型号：P3518
- 床上最大回转直径：360 mm
- 最大车削直径：100 mm
- 最大车削长度：100 mm
- 心高（主轴→刀座）：50 mm
- 心高（主轴→地面）：≈1080 mm
- X 轴行程：320 mm
- Z 轴行程：175 mm
- 主轴鼻型：A2-5
- 液压夹紧（筒夹/卡盘）：35
- 主轴通孔直径：48 mm
- 最大棒料直径（内/外）：35 / 25 mm
- 主轴电机功率：8.5 kW
- 主轴额定最高转速：6000 rpm
- 主轴额定最大扭矩：22 / 76 N·m
- X/Z 快速位移（G0）：20 m/min
- 刀位数量：5
- 刀杆尺寸：16 mm
- 镗刀位：φ20 mm
- X/Z 轴重复定位精度：0.003 mm
- 冷却液箱容量：38 L
- 液压箱容量：20 L
- 整机额定功率：12 kW
- 外形尺寸（长 × 宽 × 高）：1595 × 1428 × 1700 mm
- 整机重量：1600 kg
- 保修期：18 个月
标准配置与可选项
- 标准：HT300 床身、Syntec 数控、Syntec AM3 伺服、机动主轴、PMI 丝杠与导轨、Seven Ocean 液压、自动润滑、冷却泵及油箱、Schneider 电器元件。
- 可选：FANUC 或 SIEMENS 数控、不同主轴轴承规格、液压卡盘、用于棒料供给/工件搬运的自动化接口、定制刀具配置。
