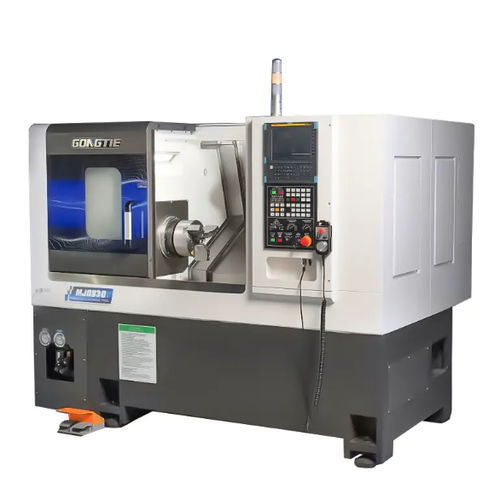

CNC数控车床 MJ0830卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-6
- 工具数量
- 12工具
- 传动系统
- 直接传动
- 应用
- 用于金属, 汽车应用, 用于机轴加工, 航空航天用途
- 性能
- 高精度, 高性能, 高刚性
- 组合功能
- 铣削, 螺纹加工
- 选项和配件
- 龙门装载机, 龙门机器人, 集成棒材送料机
- 直径
650 mm
(25.59 in)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 4,500 rpm
(28,274.334 rad.min-1)- 零件长度
300 mm
(12 in)- 最大切割直径
320 mm
(13 in)- 舵机通道
40 mm, 54 mm
(2 in, 2 in)- 行程X
185 mm
(7 in)- Z轴
351 mm
(14 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
15 kW
(20.4 hp)- 最大扭矩
270 Nm
(199 ft.lb)- 切削液容量
40 l
(11 gal)- 整体长度
1,985 mm
(78 in)- 整体宽度
1,668 mm
(66 in)- 总高度
1,988 mm
(78 in)- 重量
3,280 kg
(7,231 lb)
产品介绍
MJ0830是一台斜床身数控车床，配备12位伺服刀塔和15 kW直驱主轴（主轴鼻端A2-6）。该机以高刚性、低振动和加工精度为设计目标，可扩展自动化和附加模块以实现一机两步加工和提高产能。
产品要点
主要部件与特点
可选项 / 配件
标准配置（选项摘录）
应用
技术规格
产品要点
- 高性能直驱主轴，保证恒定扭矩和低振动。
- 启停及转速变化响应迅速，切削稳定性高。
- 定制12位高刚性伺服刀塔，支持快速换刀和重切削。
- 高刚性箱型导轨滑台；线性导轨可选。
- 标配液压顶针；可选可编程液压顶针或副主轴实现两步加工。
- 支持自动化集成：棒料机、机器人、龙门/门型系统及工件搬运设备。
主要部件与特点
- 床身：一体式HT300铸铁斜床身，提供超强刚性、稳定支撑和高效排屑。
- CNC系统：标配Syntec 22TA；可选FANUC或SIEMENS以满足车间要求。
- 主轴：内置电主轴，NSK/NTN P4级轴承，油冷，恒定扭矩。
- 卡盘：8英寸液压空心卡盘，3爪，最大夹持直径210 mm，接触面经淬火研磨，直接润滑以保证夹持精度。
- 刀塔：12位伺服刀塔，中心高100 mm（可配置），支持带动力刀。
- 顶尖：液压顶尖（MT4），顶尖伸出量最大100 mm；可选可编程功能。
- 导轨与滚珠丝杠：PMI 35 mm滚轮导轨与PMI 3210（X/Z）C3级丝杠，油润滑以实现快速进给和长寿命。
- 冷却与清洗：2V-30冷却泵，大容量油箱与过滤系统保证冷却液供应与排屑。
- 电气与液压系统：Schneider低压元件、Seven Ocean 40 L液压站与循环润滑Ishan系统随机器供货。
可选项 / 配件
- 可选Siemens 828D或FANUC 0i TF控制器。
- 动力刀具（live tooling）、C轴索引、分割卡盘。
- 副主轴、可编程液压顶尖。
- 棒料供料器、前/后端送料、摆盘送料。
- 机器人集成：机械臂、龙门上下料系统。
- 自动测量系统、刀具测量、工件接收器、排屑机、油雾收集、高压冷却。
- 自动门、门锁开关、脚踏开关及其他安全/周边设备。
标准配置（选项摘录）
- 床身：Slant horizontal HT300 铸铁（中国）— 数量：1
- CNC系统：Syntec 22TA（台湾）— 数量：1
- 伺服电机：Syntec（台湾）— 数量：1
- 主轴：Gongtie 电主轴（中国）— 数量：1
- 主轴驱动电机：Syntec SMH 系列（台湾）— 数量：1
- 主轴编码器：Syntec（台湾）— 数量：1
- 主轴轴承：NTN（日本）— 数量：5
- 主轴冷却系统：Xinfu（中国）— 数量：1
- 丝杠：PMI 3210（台湾）— 数量：2
- 导轨：PMI35 滚轮线性导轨（台湾）— 数量：4
- 轴电机：Syntec AM11（台湾）— 数量：2
- 液压系统：Seven Ocean（台湾）— 数量：1
- 润滑系统：Ishan（台湾）— 数量：1
- 冷却系统：Luikar（台湾）— 数量：1
- 工具箱：Gongtie（中国）— 数量：1
- 低压电器：Schneider（法国）— 数量：1
应用
- 轴类、精密零件和中型工件的车削加工，适用于汽车、通用机械、电子、航空航天及精密装备制造等行业。
技术规格
- 型号：MJ0830
- 床上最大回转直径（mm）：650
- 最大加工直径（mm）：320
- 最大加工长度（mm）：300
- X轴行程（mm）：185
- Z轴行程（mm）：351
- 顶尖行程（mm）：270
- 顶尖套筒行程（mm）：100
- 主轴鼻端规格：A2-6
- 液压卡盘尺寸（英寸）：8
- 主轴通孔直径（mm）：66
- 最大棒材通过量（内/外）（mm）：54 / 40
- 主轴电机功率（kW）：15
- 主轴最高转速（r/min）：0 - 4500
- 主轴额定扭矩 / 最大扭矩（N·m）：95.5 / 270
- X/Z轴快移 (G0) (m/min)：20
- 刀架数量（件）：4（标配）
- 刀杆尺寸 (mm)：25
- 镗刀刀架内径 (mm)：φ40
- 选配刀塔中心高 (mm)：100（后侧）
- 刀具数量（件）：8（视配置）
- X/Z轴重复定位精度 (mm)：0.003
- 液压箱容量 (L)：40
- 整机额定功率 (kW)：23
- 外形尺寸 (L x W x H) (mm)：1985 x 1668 x 1988
- 整机重量 (kg)：3280
- 保修期（月）：18
