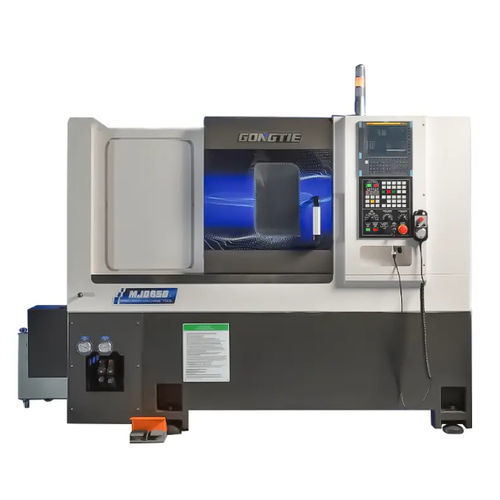

CNC数控车床 MJ0650卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴数量
- 二机轴
- 主轴头
- A2-5
- 工具数量
- 12工具
- 传动系统
- 电机伺服, 直接传动
- 应用
- 汽车应用, 航空航天用途, 生产
- 性能
- 高精度, 高性能, 高刚性
- 选项和配件
- 自动装卸, 龙门装载机, 龙门机器人, 集成棒材送料机
- 直径
650 mm
(25.59 in)- 旋转速度
最多: 5,000 rpm
(31,415.927 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 零件长度
500 mm
(20 in)- 最大切割直径
320 mm
(13 in)- 最大切割长度
最多: 500 mm
(20 in)最少: 500 mm
(20 in)- 舵机通道
35 mm, 45 mm
(1 in, 2 in)- 行程X
185 mm
(7 in)- Z轴
556 mm
(22 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
13.4 kW
(18.2 hp)- 最大扭矩
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- 切削液容量
40 l
(11 gal)- 整体长度
2,261 mm
(89 in)- 整体宽度
1,668 mm
(66 in)- 总高度
1,988 mm
(78 in)- 重量
3,180 kg
(7,011 lb)
产品介绍
MJ0650 是一款高精度斜床身数控车床，具有高刚性、高稳定性和灵活的配置，可通过伺服刀塔和可选副主轴或可编程液压尾座进行多工序加工。
主要特点高性能直接驱动主轴，具有扭矩稳定、振动小和加速/减速快的特点。 定制的高刚性 12 工位伺服转塔，适合重型车削和快速换刀。 高刚性箱形导轨滑架（可选直线导轨），用于实现稳定、精确的加工。 标准配置为液压尾座；可选配可编程液压尾座或副主轴，实现单机两步（精加工）加工。 设计注重刚性和稳定性（直接驱动主轴 + 箱形导轨滑架），确保精确、可重复的加工结果。
标准配置 车床：水平斜床身，HT300 铸铁（中国） - 数量：11 CNC 系统：Syntec（台湾） - 数量：11台 伺服电机：Syntec（台湾） - 数量：1 伺服电机：台湾1个 主轴：Gongtie motorized spindle (China) - Qty：1个 主轴驱动电机：1 个 主轴编码器：主轴编码器：Syntec SMH 系列（台湾）- 数量：1 主轴编码器：Syntec SMH 系列（台湾）- 数量：1 主轴轴承：NTN (日本) - 数量：55 主轴冷却系统：Xinfu（中国） - 数量：11 个 螺钉：PMI 3210 滚珠丝杠（台湾） - 数量：22 导轨：PMI 35 线性导轨 (台湾) - 数量：44 个 轴电机：Syntec AM11 (台湾) - 数量：2 轴马达：Syntec AM11 (台湾) - 数量：2 轴马达：Syntec AM11 (台湾)2 个 液压系统：Seven Ocean (Taiwan) - 数量：1 液压系统：Seven Ocean (Taiwan) - 数量：1 液压系统：Seven Ocean (Taiwan)1 个 润滑系统：Ishan (台湾) - 数量：11套 冷却系统：Luikar (Taiwan) - 数量：1 冷却系统：Luikar (Taiwan)1个 工具箱：Gongtie (中国) - 数量：1个1台 低压电气设备：施耐德（法国） - 数量：11 个 。
可用选项和附件 可选 CNC 控制器：西门子 828D 或发那科 0i TF。 常见可选附件：吹气、活工具、机械臂、C 轴（分度）、分度卡盘、棒料送料器、龙门机械手上下料、切割机、零件收集器、自动测量系统、自动门、切屑输送机、自动半径补偿、气枪、油雾收集器、高压冷却系统、水枪、刀具测量系统、液压夹头或卡盘、脚踏开关、门锁开关。
自动化 龙门系统 机器人搬运系统 龙门装载系统 。
应用通用机械 汽车工业 纺织机械 电子设备 精密机械 冷却工业 3C工业零部件加工（消费电子元件） 航空航天 特性/技术规格Max.床身摆动直径 (mm)：650 Max.车削直径 (mm)：320 Max.车削长度 (mm)：500 X 轴行程 (mm)：185 Z 轴行程 (mm)：556 尾座行程 (mm)：470 尾座轴套行程 (mm)：100 主轴头尺寸： A2-5A2-5 液压卡盘尺寸（英寸）：6 主轴孔直径（毫米）： 56 Max.棒料容量（内/外） (mm)：45/35 主轴电机功率 (kW)： 13.4 Spindle Max.转速 (r/min)：0-5000 主轴额定扭矩/最大扭矩 (N-m)扭矩 (N-m)：64 / 120 X/Z 轴快速移动 (G0) (m/min)：20 刀架数量（个）： 4 Tool Holder Quantity (pieces)：4 刀柄尺寸 (mm)：25 镗刀架内径 (mm): φ40 可选转塔中心高度: 100 (背面) 刀具数量 (件)：8 个 X/Z 轴重复性 (mm)： 0.003 液压油箱容量 (升)： 40 机床满载功率 (千瓦)： 23 尺寸 (长 x 宽 x 高) (mm)：2261 x 1668 x 1988 机器总重量 (kg)：3180 Warranty (months)：18 MOQ (套)：1
---
