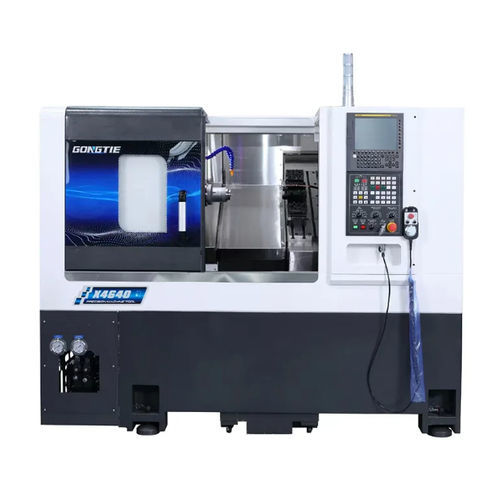

CNC数控车床 X4640卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-5
- 传动系统
- 直接传动
- 应用
- 汽车应用, 航空航天用途
- 性能
- 高速
- 直径
600 mm
(23.62 in)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 5,000 rpm
(31,415.927 rad.min-1)- 零件长度
150 mm
(6 in)- 最大切割直径
320 mm
(13 in)- 最大切割长度
最少: 150 mm
(6 in)最多: 150 mm
(6 in)- 舵机通道
46 mm
(2 in)- 行程X
420 mm
(17 in)- Z轴
380 mm
(15 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
13.4 kW
(18.2 hp)- 最大扭矩
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- 切削液容量
40 l
(11 gal)- 整体长度
2,025 mm
(80 in)- 整体宽度
1,650 mm
(65 in)- 总高度
2,000 mm
(79 in)- 重量
2,860 kg
(6,305 lb)
产品介绍
概述
X4640 是一款用于组合刀架加工和中型零件精密车削的斜床身数控车床。其采用 HT300 铸铁斜床身、内置直驱主轴及行业级组件，支持连续生产并实现稳定的加工精度。
主要特点
机床部件（摘要）
标准配置
技术参数
X4640 是一款用于组合刀架加工和中型零件精密车削的斜床身数控车床。其采用 HT300 铸铁斜床身、内置直驱主轴及行业级组件，支持连续生产并实现稳定的加工精度。
主要特点
- HT300 铸铁斜床身，提供刚性和减振性能。
- SYNTEC 22TA 数控系统，具备多机联动功能与简化编程。
- 内置直驱主轴，NTN 3+2 轴承布置，保证高速稳定性与精确定位。
- PMI C3 级滚珠丝杠及 PMI 30 mm 滚柱导轨，确保高精度进给与重复性。
- 6 英寸空心3爪液压卡盘或液压夹头；直接润滑以保持夹紧精度。
- Seven Ocean 40 L 液压站及 2 L 自动润滑系统，支持连续作业。
- 冷却/清洗：Luikar 2V-30 泵配 120 L 水箱及过滤系统。
- 整机电柜采用 Schneider 低压元件并配内部热交换器；不锈钢封闭内围栏与整机防护罩保证安全与整洁。
机床部件（摘要）
- 床身：HT300 铸铁一体斜床身，高温烘烤涂漆处理。
- 数控系统：SYNTEC 22TA 控制器——控制平稳、精确，编程简便。
- 主轴：A2-5 型内置直驱主轴（内置电机），适用于重切削，刚性良好。
- 夹头与卡盘：6 英寸空心液压三爪卡盘或液压夹头，接触面淬火研磨处理。
- 导轨与丝杠：PMI 30 mm 滚柱导轨与 PMI 3210 C3 丝杠，采用油润滑。
- 丝杠轴承：NACHI 轴承，支持长寿命与精度保持。
- 液压系统：Seven Ocean 40 L（1.5 kW）为主轴缸、卡盘与尾座供能。
- 润滑系统：Ishan 2 L 循环自动润滑，润滑导轨与丝杠。
- 冷却与清洗：Luikar 2V-30 泵与 120 L 水箱、过滤系统用于冷却液输送与切屑清理。
- 电气箱：Schneider 元件，配热交换器与安全联锁。
标准配置
- 机身：水平斜床身 HT300 铸铁 — 数量 1。
- 数控系统：SYNTEC 22TA — 数量 1。
- 主轴：内置直驱电主轴 13.4 kW — 数量 1。
- X/Z 丝杠：PMI 3210 C3 — 数量 1。
- X/Z 轴电机：AM8 1.7 kW — 数量 1。
- 丝杠轴承：NACHI — 数量 1。
- 主轴结构：前3 后2 独立主轴 — 数量 1。
- 导轨：PMI 30 mm 滚柱导轨 — 数量 4。
- 卡盘：液压夹头 — 数量 1。
- 液压回转缸：646 — 数量 1。
- 热交换器：Xinfu — 数量 1。
- 液压系统：Seven Ocean 40 L，1.5 kW — 数量 1。
- 润滑系统：Ishan 2 L — 数量 1。
- 冷却系统：Luikar 2V-30，15 m 提升 — 数量 1。
- 水箱：120 L — 数量 1。
- 低压电器：Schneider — 数量 1。
- 内围栏：不锈钢全封闭 — 数量 1。
- 机罩：整机封闭罩 — 数量 1。
- 工具箱：机床工具套件 — 数量 1。
技术参数
- 床上最大回转直径：Φ600 mm
- 最大加工直径：Φ320 mm
- 最大加工长度：150 mm
- X 轴行程：420 mm
- Z 轴行程：380 mm
- 主轴结构：前3+后2 独立主轴
- 主轴端面：A2-5
- 液压缸型号：646
- 主轴孔径：56 mm
- 最大棒料直径（内）：46 mm
- 主轴功率：13.4 kW
- 主轴转速范围：0–5000 rpm
- 主轴扭矩：64 / 120 N·m
- 伺服进给功率：1.7 kW
- 液压卡盘类型：夹头
- X/Z 快速移动：20 m/min
- X/Z 重复定位精度：0.005 mm
- 液压箱容积：40 L
- 液压站电机功率：1.5 kW
- 润滑容量：2 L
- 整机功率：18 kW
- 外形尺寸（L x W x H）：2025 x 1650 x 2000 mm
- 整机重量：2860 kg
- 保修期：12 个月
