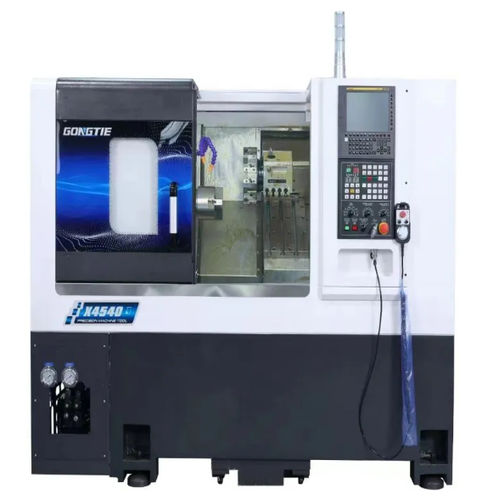

CNC数控车床 X4540卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-5
- 应用
- 汽车应用, 航空航天用途
- 性能
- 高精度
- 直径
600 mm
(23.62 in)- 旋转速度
最多: 5,000 rpm
(31,415.927 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 零件长度
400 mm
(16 in)- 最大切割直径
320 mm
(13 in)- 舵机通道
56 mm
(2 in)- 行程X
430 mm
(17 in)- Z轴
435 mm
(17 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
11.7 kW
(15.9 hp)- 切削液容量
84 l
(22 gal)- 整体长度
2,025 mm
(80 in)- 整体宽度
1,755 mm
(69 in)- 总高度
2,170 mm
(85 in)- 重量
2,538 kg
(5,595 lb)
产品介绍
X4540是一款倾斜床群刀CNC车床，专为小型高精度零件的车削及车削‑铣削加工设计。机床支持多刀位群刀结构，并可选择伺服刀塔或带驱动的动力刀塔，另可选配90°直动Y轴以集成铣削工序。可与龙门机器人等自动化系统对接以实现高效批量生产。
主要特点
机床组件 / 亮点
标准配置（部分）
选项
应用领域
技术参数
主要特点
- 直驱主轴与倾斜床群刀结构，确保车削与车铣复合加工的稳定性与精度。
- 支持常规车削及带动态刀具的车铣复合加工。
- 滚柱导轨与高精度滚珠丝杆，实现精准进给与定位。
- 导轨内侧不锈钢挡板，保护导轨免受切屑和磨损。
- 可选配置：群刀、伺服刀塔、动力刀塔、带90°直动Y轴的动力刀塔。
- 可选集成自动化（龙门机器人、供料器、工件接收器、排屑器等）以提升产能。
机床组件 / 亮点
- 床身：HT300铸铁水平倾斜床身，具高刚性与良好排屑设计；高温烘烤漆面。
- CNC系统：标配Syntec 22TA；可选FANUC或SIEMENS。
- 主轴：内置同步电机主轴，油冷；A2‑5主轴鼻，主轴孔ø56 mm；KOYO/NTN精密轴承。
- 夹具与卡盘：提供液压夹紧的夹头或卡盘选项，按加工需求配置。
- 导轨与丝杆：PMI滚柱直线导轨（PMI 30）与PMI 3210滚珠丝杆，保证轴向运动精度。
- 电气与驱动：Syntec驱动，Schneider低压元件；控制柜带空调。
- 液压、润滑与冷却：Seven Ocean液压、Ishan润滑、Luikar冷却；冷却与液压油箱容量见规格。
标准配置（部分）
- 床身：HT300铸铁水平倾斜床身（中国）
- CNC系统：Syntec 22TA（台湾）
- 伺服电机 / 轴：Syntec（台湾）
- 主轴：Gongtie电主轴（中国）
- 主轴驱动电机：Syntec SMH系列（台湾）
- 主轴编码器：Syntec；主轴轴承：NTN/KOYO（日本）
- 滚珠丝杆：PMI 3210；直线导轨：PMI 30
- 液压系统：Seven Ocean；润滑：Ishan；冷却：Luikar
- 低压电气元件：Schneider
选项
- 可选CNC控制器：SIEMENS 828D 或 FANUC 0i TF。
- 自动化附件：机械臂、龙门机器人、棒材送料机、工件接收器、排屑输送等。
- 工艺选项：动力刀具（live tooling）、C轴索引、索引卡盘、自动测量系统、刀具测量、高压冷却、油雾收集、自动门、液压夹头/卡盘等。
应用领域
- 通用机械
- 汽车行业
- 纺织机械零件
- 电子设备零件
- 精密机械
- 制冷设备部件
- 3C产业零件加工
- 航空航天部件
技术参数
- 型号：X4540
- 床上最大旋转直径：600 mm
- 最大车削直径：320 mm
- 最大车削长度：400 mm
- 主轴中心到刀台高度：88 mm
- 主轴中心到地面高度：1120 mm
- X轴行程：430 mm
- Z轴行程：435 mm
- 主轴鼻型：A2‑5
- 液压夹紧（夹头）：45 mm
- 主轴孔径：56 mm
- 最大棒材直径（内/外）：45 / 35 mm
- 主轴电机功率：11.7 kW
- 主轴转速（额定 / 最大）：0 ~ 5000 r/min
- 主轴转矩（额定 / 最大）：56 / 159 N·m
- X/Z轴快移（G0）：20 m/min
- 刀架数量：5
- 刀柄尺寸：20 mm
- 镗刀夹持：ø25 mm
- 轴重复定位精度：0.003 mm
- 冷却箱容量：84 L
- 液压箱容量：40 L
- 整机额定功率：20 kW
- 外形尺寸（长 x 宽 x 高）：2025 x 1755 x 2170 mm
- 整机重量：2538 kg
- 保修：18个月
