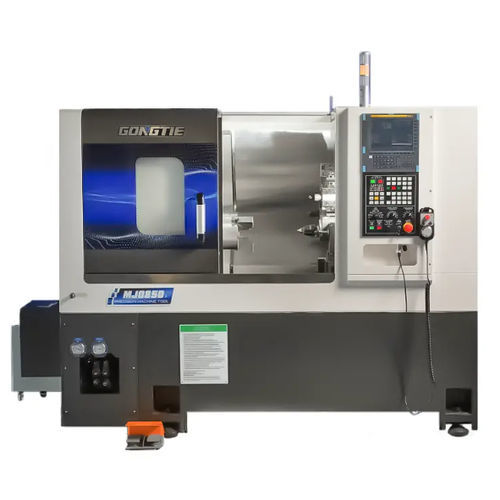

CNC数控车床 MJ0850卧式斜凳A2-6
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 结构
- 斜凳
- 主轴头
- A2-6
- 工具数量
- 12工具, 8工具
- 传动系统
- 电机伺服
- 应用
- 汽车应用, 航空航天用途, 生产
- 性能
- 高精度, 高刚性
- 组合功能
- 铣削
- 选项和配件
- 自动装卸, 龙门机器人, 集成棒材送料机
- 直径
600 mm
(23.62 in)- 旋转速度
最多: 4,500 rpm
(28,274.334 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 零件长度
500 mm
(20 in)- 最大切割直径
320 mm
(13 in)- 舵机通道
40 mm, 50 mm
(2 in, 2 in)- 行程X
185 mm
(7 in)- Z轴
556 mm
(22 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
15 kW
(20.4 hp)- 最大扭矩
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- 切削液容量
40 l
(11 gal)- 整体长度
2,261 mm
(89 in)- 整体宽度
1,668 mm
(66 in)- 总高度
1,760 mm
(69 in)- 重量
3,200 kg
(7,055 lb)
产品介绍
概述
主要特性
机床部件 / 组件
应用与可选项
技术规格
- MJ0850为水平斜床型数控车铣复合机，适用于旋削与铣削一体化的工业生产。机床采用HT300铸铁斜床设计、同步电主轴、伺服刀塔和液压尾座，支持自动化与重载精密加工。
主要特性
- HT300一体铸铁斜床，具高刚性与振动抑制能力。
- Syntec 22TA数控系统（可选FANUC或SIEMENS）用于编程与控制。
- 15 kW同步电主轴，NSK P4轴承，油冷，提供稳定转矩与高定位精度。
- 8英寸液压中空卡盘（3爪），带通孔；主轴通孔直径 Ø66 mm。
- 12工位伺服刀塔（中心高100 mm），支持快速换刀与重切削。
- PMI 3210滚珠丝杠与PMI滚子导轨（MSR35R-P），确保高精度进给与重复定位。
- Seven Ocean 40 L液压站（1.5 kW）为卡盘、主轴缸与尾座提供稳定油源。
- 2 L强制给油润滑系统和多级冷却/过滤，配2V-60吸水泵与120 L水箱。
- 整机全封闭防护罩与不锈钢内护栏，便于切屑管理与作业安全。
- 电箱采用Schneider低压元件并配热交换器。
机床部件 / 组件
- 床身：HT300整体铸铁，高温烘烤漆，设计用于整件装载与切屑输送。
- 数控系统：Syntec 22TA为标准；可选FANUC或SIEMENS。
- 主轴：同步内置电主轴，NSK P4轴承，油冷，低振动且具精确转矩控制。
- 卡盘：8"液压中空卡盘，经硬化研磨接触面，直接润滑确保高夹持精度。
- 刀塔：12工位伺服刀塔，中心高100 mm，支持刀柄φ25 mm及镗刀座ID φ40 mm。
- 尾座：液压尾座，MT4锥度，尾座行程470 mm，套筒行程100 mm。
- 导轨与丝杠：PMI 35 mm滚子导轨与PMI 3210滚珠丝杠（X/Z轴），配油润滑与冷却。
- 液压站：Seven Ocean 40 L，1.5 kW电机。
- 冷却与清洗：2V-60提升泵、大容量油箱与过滤系统。
- 电控箱：Schneider元件，安全联锁与热交换器。
应用与可选项
- 适用于汽车、航空、电子、制冷、精密机械及通用车削零件生产。
- 可选项：FANUC/SIEMENS控制、动刀（live tooling）、送料机、机器人集成、切屑输送、工件收集、自动测量、C轴分度等自动化配件。
技术规格
- 型号：MJ0850
- 床上最大回转直径：600 mm
- 最大车削直径：320 mm
- 最大车削长度：500 mm
- X轴行程：185 mm
- Z轴行程：556 mm
- 尾座行程：470 mm
- 尾座套筒行程：100 mm
- 主轴端面尺寸：A2-6
- 液压卡盘尺寸：8 英寸
- 主轴贯通孔直径：66 mm
- 最大棒料通过能力（内/外）：50 / 40 mm
- 主轴电机功率：15 kW
- 主轴最高转速：0–4500 r/min
- 主轴额定扭矩 / 最大扭矩：91 / 260 N·m
- X/Z轴快速位移（G0）：20 / 20 m/min
- 刀架数量：4（标准配置）
- 刀杆尺寸：25 mm
- 镗刀座 ID：φ40 mm
- 可选刀塔中心高（背面）：100 mm
- 刀具数量（刀塔容量）：8 件
- X/Z轴重复定位精度：0.003 mm
- 液压箱容量：40 L
- 整机满载功率：23 kW
- 外形尺寸（长 x 宽 x 高）：2261 x 1668 x 1760 mm
- 整机重量：3200 kg
- 保修：12 个月
- 最小订购量：1 台
