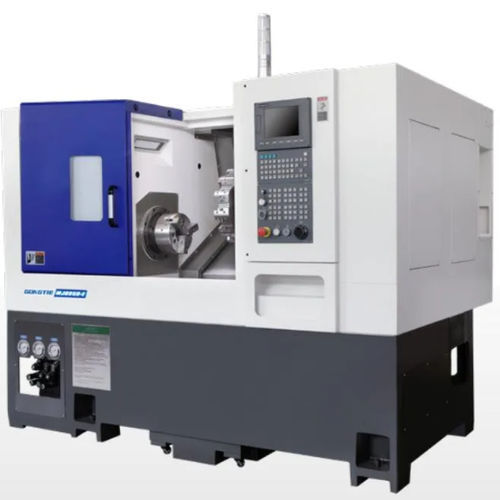

CNC数控车床 MJ0850-E卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-6
- 工具数量
- 12工具, 4工具
- 传动系统
- 带式加力
- 应用
- 重型, 用于金属, 汽车应用, 航空航天用途
- 性能
- 高精度, 高刚性
- 直径
650 mm
(25.59 in)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 3,000 rpm
(18,849.556 rad.min-1)- 零件长度
500 mm
(20 in)- 最大切割直径
320 mm
(13 in)- 最大切割长度
500 mm
(20 in)- 舵机通道
51 mm
(2 in)- 行程X
185 mm
(7 in)- Z轴
556 mm
(22 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
11 kW
(15 hp)- 切削液容量
40 l
(11 gal)- 整体长度
2,262 mm
(89 in)- 整体宽度
1,668 mm
(66 in)- 总高度
1,760 mm
(69 in)- 重量
3,200 kg
(7,055 lb)
产品介绍
概述
MJ0850-E为卧式斜床身数控车床，适用于重切削和高精度车削加工。该机将HT300铸铁斜床身、12位伺服刀塔与皮带传动主轴结合，用于稳定生产和大负载加工。
主要部件与亮点
标准配置与附件（概要）
适用领域
技术规格
MJ0850-E为卧式斜床身数控车床，适用于重切削和高精度车削加工。该机将HT300铸铁斜床身、12位伺服刀塔与皮带传动主轴结合，用于稳定生产和大负载加工。
主要部件与亮点
- 床身：一体式HT300铸铁斜床身，提供高刚性、整件上料支持和高效排屑。
- CNC系统：SYNTEC 7TA（可选FANUC或SIEMENS），编程友好、功能完善。
- 主轴：11 kW皮带驱动主轴，A2-6主轴鼻，油冷，精密轴承（NSK/NTN P4），适应重切削。
- 卡盘：8英寸液压中空三爪卡盘，直接润滑；主轴孔 Φ66 mm（通棒 51 mm）。
- 刀塔：12位伺服刀塔，中心高100 mm，换刀快速且刚性高，适合重切削。
- 导轨与滚珠丝杠：PMI 35 mm 滚子导轨与PMI 3210-C3 丝杠，提供快速进给、高定位精度与长寿命；丝杠油润滑/冷却。
- 液压与润滑：40 L国产液压站，MT4液压尾座，2 L循环油润滑系统，120 L冷却液箱与2V-30提升泵。
- 电气与安全：整套电气柜（标注Delixi），安全互锁与热交换器；不锈钢内围栏及整机防护罩。
标准配置与附件（概要）
- HT300铸铁斜床身机体。
- SYNTEC 7TA CNC控制器（可选FANUC / SIEMENS）。
- 皮带驱动主轴，油冷（11 kW，A2-6）。
- PMI 3210 丝杠与 PMI 35 导轨。
- 12位伺服刀塔（中心高100 mm）与8"液压中空三爪卡盘。
- MT4液压尾座、40 L液压站、2 L润滑系统、120 L冷却箱与2V-30泵。
- 标准电气组件（Schneider/Delixi 标注）、工具箱、工作/警示灯；不锈钢内围栏与整机防护罩。
适用领域
- 适用于汽车、航空航天、工业机械、电子等行业的一般零件及精密零件车削。
技术规格
- 型号：MJ0850-E
- 床上回转直径（最大）：Φ650 mm
- 最大加工直径：Φ320 mm
- 最大加工长度：500 mm
- X轴行程：185 mm
- Z轴行程：556 mm
- 横梁最大位移：470 mm
- 尾座套管最大行程：100 mm
- 主轴鼻型：A2-6
- 主轴孔径：Φ66 mm（通棒 51 mm）
- 主轴功率：11 kW
- 主轴转速范围：0–3000 rpm
- 液压卡盘尺寸：8 英寸
- 伺服刀塔中心高：100 mm
- 伺服刀塔站数：12 个
- 刀柄尺寸：25 mm
- 镗刀刀座内径：Φ40 mm
- 刀位数：4
- X/Z 快移：20 m/min
- X/Z 重复定位精度：0.003 mm
- 液压油箱容量：40 L
- 液压站电机功率：1.5 kW
- 润滑油容量：2 L
- 整机总功率：18 kW
- 外形尺寸（长×宽×高）：2262 × 1668 × 1760 mm
- 整机重量：3200 kg
- 保修期：12 个月
