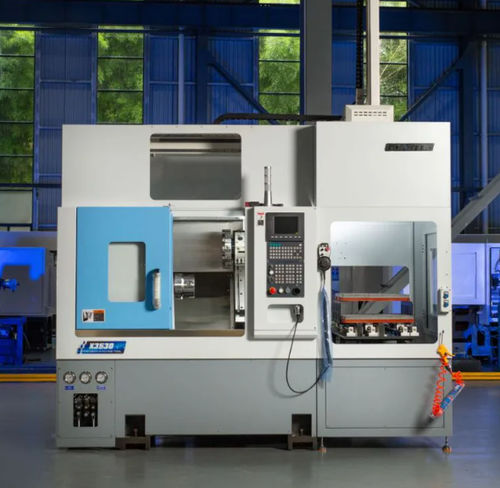

CNC数控车床 X3630卧式斜凳A2-5
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 结构
- 斜凳
- 主轴头
- A2-5
- 传动系统
- 直接传动
- 应用
- 汽车应用, 用于机轴加工, 用于钢筋加工, 航空航天用途, 用于大规模生产
- 性能
- 高精度, 大功率, 高速
- 直径
350 mm
(13.78 in)- 旋转速度
最少: 0 rpm
(0 rad.min-1)最多: 5,000 rpm
(31,415.927 rad.min-1)- 零件长度
120 mm
(5 in)- 最大切割直径
160 mm
(6 in)- 舵机通道
35 mm
(1 in)- 行程X
400 mm
(16 in)- Z轴
300 mm
(12 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
10.8 kW
(14.7 hp)- 最大扭矩
37 Nm, 113 Nm
(27 ft.lb, 83 ft.lb)- 切削液容量
40 l
(11 gal)- 整体长度
1,850 mm
(73 in)- 整体宽度
1,750 mm
(69 in)- 总高度
1,730 mm
(68 in)- 重量
2,200 kg
(4,850 lb)
产品介绍
概述
X3630为30°斜床身数控车床，适用于排刀架刀具加工与棒料加工。其采用HT300铸铁斜床身与内置直驱主轴（A2-5，10.8 kW，0–5000 rpm），可实现稳定重切削、精确定位及通孔加工能力（Ø35 mm）。机床配备油压、润滑与冷却系统，满足工业化连续生产需求。
主要特性
标准配置亮点
技术规格
适用范围
服务与保修
X3630为30°斜床身数控车床，适用于排刀架刀具加工与棒料加工。其采用HT300铸铁斜床身与内置直驱主轴（A2-5，10.8 kW，0–5000 rpm），可实现稳定重切削、精确定位及通孔加工能力（Ø35 mm）。机床配备油压、润滑与冷却系统，满足工业化连续生产需求。
主要特性
- 机身：一体式HT300铸铁30°斜床身，高温烘烤漆处理，具耐腐蚀性、刚性及减振性能。
- CNC控制器：SYNTEC 22TA，支持多件加工功能与简易编程，便于快速上机调试。
- 主轴：直驱式A2-5主轴，10.8 kW，0–5000 rpm，主轴孔Ø48 mm，转矩37 / 113 N·m；NTN 3+2轴承布局，P4级支撑。
- 卡盘：6英寸液压中空卡盘（3爪），夹持直径约Ø17–210 mm，最大夹持力标称可达140 kN；接触面淬火研磨并直接润滑。
- 传动组件：PMI 3210 C3（X/Z）滚珠丝杠与30 mm PMI线性导轨；球丝支撑采用NACHI轴承。
- 进给电机：X/Z轴伺服进给功率1.7 kW，保证定位精度与进给响应性。
- 液压与润滑：Seven Ocean 40 L液压站（1.5 kW）与2 L Ishan循环润滑系统；电柜内置热交换器。
- 冷却与清洗：120 L油箱配2V-30泵与多级过滤系统，用于冷却液循环与清洁。
- 电气元件：Schneider低压电气元件及完整安全互锁；具自动安全开关锁定功能。
- 机床防护：不锈钢内侧防护栏与全封闭机罩，保障操作安全与切屑控制。
标准配置亮点
- SYNTEC 22TA CNC（台湾）
- PMI 3210 C3滚珠丝杠与30 mm PMI线性导轨（台湾）
- Seven Ocean液压站与Ishan润滑系统（台湾）
- NACHI轴承（日本）用于丝杠支撑
- Schneider电气元件（法国）
技术规格
- 型号：X3630
- 床上最大回转直径：Ø350 mm
- 最大加工直径：Ø160 mm
- 最大加工长度：120 mm
- X轴行程：400 mm
- Z轴行程：300 mm
- 主轴结构：前3后2独立轴承
- 主轴鼻端：A2-5
- 最大通棒直径（内）：Ø35 mm
- 主轴功率：10.8 kW（直驱）
- 主轴转速范围：0–5000 rpm
- 主轴中心高：1120 mm
- 主轴转矩：37 / 113 N·m
- 伺服进给功率（X/Z）：1.7 kW
- 液压卡盘：6英寸
- X/Z快移速度：20 m/min
- 重复定位精度：0.003 mm
- 液压箱容量：40 L
- 液压站电机功率：1.5 kW
- 油脂润滑容量：2 L
- 整机总功率：15 kW
- 外形尺寸（长×宽×高）：1850 × 1750 × 1730 mm
- 整机重量：2200 kg
- 保修期：12个月
适用范围
- 轴类、销轴及精密圆柱件的车削
- 棒料自动送料的大批量生产与外协加工
- 适用于汽车、液压、气动及通用机械零件加工
服务与保修
- 零部件及工艺质量12个月保修
- 通过分销网络提供备件与技术支持
