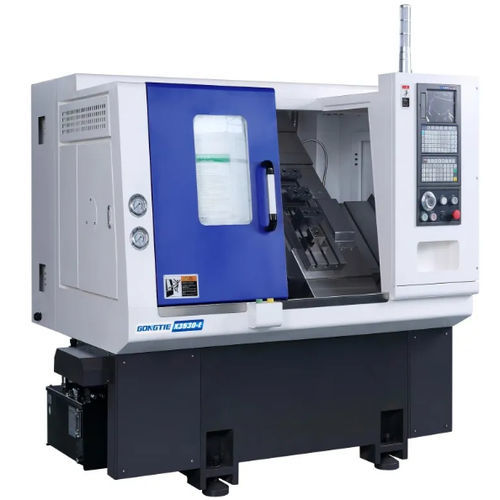

CNC数控车床 X3530-E卧式双轴斜凳
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 斜凳
- 主轴头
- A2-5
- 传动系统
- 带式加力
- 应用
- 汽车应用, 小型零件生产, 航空航天用途
- 性能
- 高精度
- 组合功能
- 铣削
- 直径
420 mm
(16.54 in)- 旋转速度
3,500 rpm
(21,991.149 rad.min-1)- 零件长度
120 mm
(5 in)- 最大切割直径
100 mm
(4 in)- 行程X
350 mm
(14 in)- Z轴
300 mm
(12 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
5.5 kW
(7.5 hp)- 最大扭矩
47 Nm
(35 ft.lb)- 切削液容量
38 l
(10 gal)- 整体长度
1,800 mm
(71 in)- 整体宽度
1,450 mm
(57 in)- 总高度
1,610 mm
(63 in)- 重量
1,760 kg
(3,880 lb)
产品介绍
概述
X3530-E为带回转系统的斜床身数控车床，适用于小至中型工件的车削及车铣复合加工。设备采用45°斜床身、HT300铸铁结构和皮带传动主轴，在工业常规加工中实现扭矩与刚性的平衡。
主要特点
机件 / 组件
标准配置（摘要）
应用
技术参数
X3530-E为带回转系统的斜床身数控车床，适用于小至中型工件的车削及车铣复合加工。设备采用45°斜床身、HT300铸铁结构和皮带传动主轴，在工业常规加工中实现扭矩与刚性的平衡。
主要特点
- HT300铸铁床身，45°斜床设计，提升刚性并优化切屑排出。
- 标准配置SYNTEC 7TA数控系统；可选FANUC或SIEMENS。
- 皮带主轴：5.5 kW主轴电机，最大3500 rpm；皮带轮比可选以提高切削扭矩；主轴轴承3+2结构（CSC 7013/7015）。
- PMI C3级滚珠丝杆与CSK H级滚子导轨，实现高精度进给与定位。
- 油压夹头/油压卡盘可选，满足不同工件夹持要求。
- 国产液压站（50L，0.75 kW）用于卡盘与缸体动作。
- 2L润滑系统用于导轨与丝杆，带油分装置。
- 冷却与切屑处理：提升泵与38L冷却液箱（资料中注明泵参数）；含主轴冷却系统。
- 电气元件采用DELIXI，电箱带空调；驱动与伺服以Syntec为主（可选FANUC/SIEMENS）。
- 内挡板与整机封闭防护，保障安全并便于切屑控制。
机件 / 组件
- 床身：整体铸造HT300斜床身，高温固化喷漆，设计兼顾刚性、减振与切屑排放。
- 数控系统：Syntec 7TA一体化控制；可根据自动化需求选配FANUC或SIEMENS。
- 主轴：皮带主轴，A2-5主轴鼻，48 mm主轴孔，油冷；5.5 kW，0–3500 rpm；CSC轴承与3+2结构保证稳定扭矩与低振动。
- 夹头与卡盘：油压夹持；群刀架布置，5位刀位并可配1个侧面动力刀；刀位布局可定制。
- 导轨与丝杆：PMI（台湾）2508型丝杆（φ25 mm，8 mm导距）与CSK滚子导轨（25 mm滑块），由AM3电机驱动。
- 电箱：轴驱动采用Syntec，低压电器件DELIXI，电箱配空调降温。
- 液压系统：国产/台湾部件，液压站50 L，0.75 kW，驱动卡盘与液压缸。
- 润滑与冷却：2L润滑单元、提升泵与38L水箱实现冷却循环；含主轴冷却系统。
标准配置（摘要）
- 床身：HT300铸铁斜床身。
- 数控系统：Syntec 7TA（1套）。
- 伺服/轴电机与主轴驱动：Syntec组件。
- 主轴：皮带主轴（1套），主轴电机Syntec。
- 丝杆与导轨：PMI丝杆（2根）与CSK导轨（4根）。
- 液压系统：Xingyuan（1套）。
- 包含项目：可转动动力刀、Tongshi润滑系统、主轴冷却系统、全防护罩等。
应用
- 通用零件加工、汽车零件、纺织机械部件、电子设备部件、精密机械、制冷行业零件、3C零件加工及其他需要车削或车铣复合加工的工业领域。
技术参数
- 型号：X3530-E
- 床上最大回转直径：420 mm
- 最大车削直径：100 mm
- 最大车削长度：120 mm
- X轴行程：350 mm
- Z轴行程：300 mm
- 主轴鼻型：A2-5
- 主轴孔径：48 mm
- 缸孔径：36 mm
- 主轴电机功率：5.5 kW
- 主轴转速（额定/最大）：3500 r/min
- 主轴转矩（额定/最大）：34 / 47 N·m
- 刀位数量：5
- 镗孔刀位：φ20 mm
- X / Z 快速移动：20 / 20 m/min
- 轴重复定位精度：0.005 mm
- 整机额定功率：8 kW
- 外形尺寸（长 x 宽 x 高）：1800 x 1450 x 1610 mm
- 整机重量：1760 kg
- 液压缸：536（见规格表）
- 缸孔径：36 mm
- 质保期：12 个月
