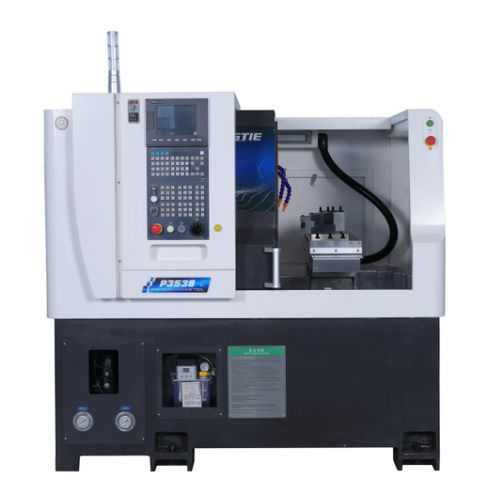

CNC数控车床 P3538卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 主轴头
- A2-5
- 传动系统
- 直接传动
- 应用
- 汽车应用, 航空航天用途
- 性能
- 高精度, 高速
- 直径
360 mm
(14.17 in)- 旋转速度
6,000 rpm
(37,699.112 rad.min-1)- 零件长度
100 mm
(4 in)- 最大切割直径
100 mm
(4 in)- 舵机通道
25 mm, 35 mm
(1 in, 1 in)- 行程X
320 mm
(13 in)- Z轴
415 mm
(16 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
8.5 kW
(11.6 hp)- 切削液容量
42 l
(11 gal)- 整体长度
1,795 mm
(71 in)- 整体宽度
1,428 mm
(56 in)- 总高度
1,700 mm
(67 in)- 重量
1,705 kg
(3,759 lb)
产品介绍
P3538 是一款高精度平板式数控车床，专为使用帮组刀具进行重切削和多工序车铣加工而设计。它集成了电主轴、Syntec CNC 控制系统和优质进口部件，可稳定、精确地生产中小型零件。
摘要/主要特点HT300铸件机身，具有高刚性和减振性。 Syntec 22TA 数控系统（可选 FANUC 或 SIEMENS）。 内置带油冷却器的直接电动同步主轴，具有高速、恒定扭矩和抗振性能。 液压夹头/卡盘夹紧和帮式刀架，支持车削和铣削操作。 PMI滚珠丝杠和直线导轨，用于精确进给和定位。 优质辅助系统：液压站（七洋）、润滑和冷却系统、施耐德电气元件。 全内护栏和全封闭机床盖，用于安全和切屑控制。
机器部件（详细） 车床：用于卧式机床的平板型。材料：整体铸造 HT300 铁，具有高刚性。高温脱脂清漆喷涂。 数控系统：Syntec 22TA CNC，一体化驱动，易于编程和操作。可选配 FANUC 或 SIEMENS 系统。 主轴：内置同步电机主轴（电动主轴）。主轴轴承：P4 级（NTN/KOYO）。主轴头 A2-5，主轴孔径 48 毫米。油冷却系统提供恒定扭矩、低振动和快速升/降速。 夹头和卡盘：可根据加工方法选择液压夹头或卡盘。液压夹紧确保工件固定。帮组刀架和活刀可共同执行车削-铣削加工。刀具布局可根据要求定制。 导轨和螺钉：PMI（台湾）高精度直线导轨和 2510 滚珠丝杠（C3 级），φ25 毫米轴和 8 毫米导程。 电箱：用于机器运动的 Syntec 驱动器；施耐德低压电气元件；用于冷却电箱的电柜空调。 液压系统：七洋液压站（台湾），带液压油箱，用于夹紧、尾座和卡盘操作。 润滑和冷却：导轨和螺杆的 2L 润滑系统（Ishan），带油分离器，用于冷却液和切屑冲洗的水提升泵，以及用于循环冷却液供应的冷却箱。提供主轴冷却系统（Xinfu）。
选项和自动化 可选附件：活刀、C 轴分度、分度卡盘、棒料送料器、手臂机器人、龙门机器人装载/卸载、零件捕捉器、切屑输送机、自动测量系统、刀具测量系统、高压冷却液、油雾收集器、门锁开关、脚踏开关、自动门、自动半径补偿等。
特性/技术参数 型号：P3538 Max.床面最大回转直径：360 毫米 最大回转直径：100 毫米 床面最大回转直径：360 毫米最大车削直径：100 毫米 最大车削长度：100 毫米 从主轴到工具台的中心高度：50 mm 主轴至磨床的中心高度： ≈1080 mm X 轴行程： 320 mm Z 轴行程： 415 mm 主轴鼻尺寸： A2-5A2-5 液压夹紧（夹头）：35（夹头尺寸） 主轴内孔直径：48 mm Max.棒料容量（内/外）： 35 / 25 mm 主轴孔直径： 48 mm 最大棒料容量（内/外35 / 25 mm 主轴电机功率： 8.5 kW 主轴最高转速： 6000 r/min 主轴最大扭矩： 84 N-m X/Z 轴快速移动 (G0)：20 m/min 刀架数量：5 个（排刀架） 刀柄尺寸：16 mm 镗刀架：φ20 mm X/Z 轴重复精度：0.003 毫米 冷却水箱容量：42 升 液压水箱容量：20 升 机床满载功率：12 千瓦 尺寸（长 x 宽 x 高）：1795 x 1428 x 1700 毫米 机床总重量：1705 千克 保修期：18 个月 。
---
